19 Nastavení výkresu

Toto nastavená se týká pouze aktuálního výkresu. Používá se pro nastavení kreslících jednotek, velikosti papíru, nastavení vlastností kótování, atd ...

Úpravy - Nastavení aktuálního výkresu

Papír

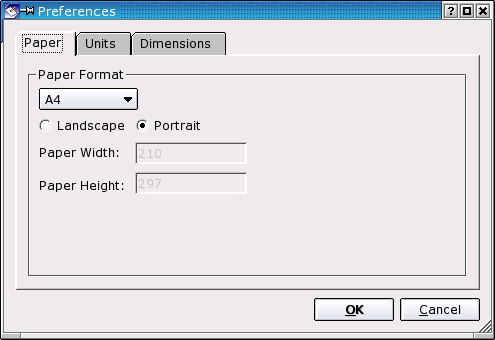

Nastavení papíru má vliv pouze při tisku výkresu. Formát papíru a jeho orientace kterou vyberete v tomto dialogovém okně bude použita při náhledu před tiskem (obrázek 68).

Figure 68:  Nastavení papíru pro aktuální výkres.

Jednotky

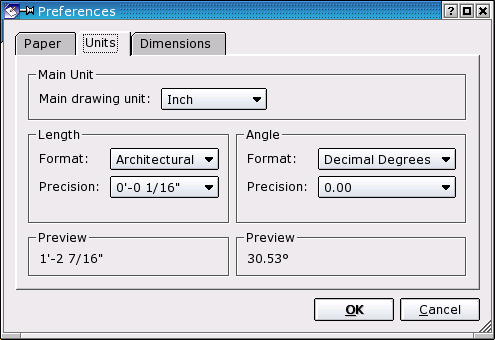

Zvolené jednotky a formát délek a úhlů je použit pro souřadnice zobrazené ve stavovém řádku, popisky kót a také pro vkládání dílů z knihovny ve správném měřítku. Detailní přehled dostupných jednotek a formátů viz Dodatek - Kreslící jednotky (obrázek 69).

Figure 69:  Jednotky a jejich formát.

Kóty

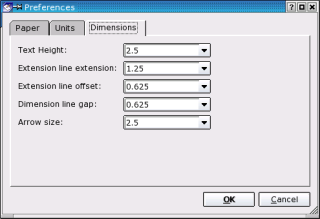

V této záložce můžete změnit rozměry kótovacího textu, velikost šipek a daší rozměry použité pro kóty (obrázek 70).

Figure 70:  Vlastnosti kót.

Figure 71:  Rozměry kóty.
