QCad Benutzerhandbuch

9. Drucken

Um eine Zeichnung mit QCad auszudrucken müssen Sie zuerst einen Skalierfaktor festlegen. Das kann 1:1 oder ein beliebiger anderer Faktor sein. Aktivieren Sie immer die Druckvorschau bevor Sie einen Ausdruck machen. In der Druckvorschau können Sie den Skalierfaktor einstellen und die Zeichnung auf dem Papier positionieren.

9.1. Druckvorschau

Werkzeugleiste:

Menü:

Datei - Druckvorschau

Optionen Werkzeugleiste:

Öffnet ein neues Fenster für die Druckvorschau der aktuellen Zeichnung. Die Druckvorschau zeigt möglichst genau, wie die Zeichnung auf einem Ausdruck aussehen würde. Benutzen Sie die Auswahlbox in der Optionen Werkzeugleiste um die Skalierung (Grösse) der Zeichnung anzupassen. Die erste Schaltfläche rechts von der Auswahlbox schaltet den schwarz/weiss Modus ein oder aus. Wenn der schwarz/weiss Modus eingeschaltet ist, werden alle Objekte schwarz ausgedruckt anstatt farbig oder grau. Mit der Schaltfläche in der Mitte können Sie die Zeichnung automatisch auf dem Blatt zentrieren. Die Schaltfläche rechts zentriert und skaliert die Zeichnung automatisch, so dass sie auf das Papier passt.

Sie können die Zeichnung auch manuell positionieren indem Sie das Papier mit der linken Maustaste verschieben (Maustaste drücken, Maus verschieben, Maustaste wieder loslassen).

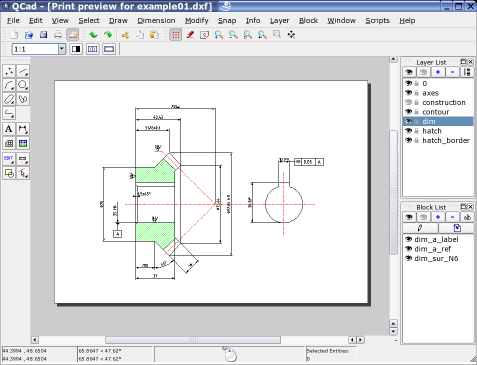

Abbildung 11: Druckvorschau.

9.2. Drucken

Werkzeugleiste:

Menü:

Datei - Drucken

Tastaturkürzel:

Ctrl-P

Benutzen Sie dieses Kommando um eine Zeichnung aus der Druckvorschau heraus zu drucken. Ein Setup Dialog wird angezeigt bevor etwas gedruckt wird. In diesem Dialog können Sie den Drucker wählen und allenfalls das Papierformat ändern. Letzteres ist aber nicht empfehlenswert. Das Papierformat sollte im Dialog für Zeichnungsoptionen vor dem Drucken eingestellt werden, damit die Druckvorschau dem Druckerzeugnis entspricht.

Drucken in Dateien

Im Drucker Setup Dialog können Sie die Option "Print to file" oder "Drucken in Datei" aktivieren um den Ausdruck in eine Datei umzulenken. Unter Unix Systemen wird dann anstelle des Ausdrucks eine PostScript Datei erstellt. Unter Windows werden die Binären Daten des Druckertreibers in die Datei geschrieben. Das Format dieser Datei hängt vom installierten Druckertreiber ab. Um unter Windows PostScript Dateien zu erstellen müssen Sie einen PostScript Druckertreiber installieren (zum Beispiel "APS-PS"). PostScript Dateien können einfach in PDF Dateien konvertiert werden. Dazu wird ein sogenannter Distiller wie zum Beispiel ps2pdf oder Acrobat Distiller benötigt.
Um qualitativ hochstehende PDF Dateien zu erzeugen, benutzen Sie bitte das Menü Datei - PDF Export (QCad 2.1.0.1 und neuer).
