Dieses Kapitel listet alle Objekt Fang Modi auf, die aktiviert werden können um Sie bei der Positionierung von Referenzpunkten und Bestimmung von Koordinaten zu unterstützen.
Für die meisten Konstruktions- und Bearbeitungsschritte in QCad ist es notwendig Koordinaten von Referenzpunkten, Startpunkten, Endpunkten, Zentren oder anderen wichtigen Punkten zu bestimmen. Um exakte Positionen, die durch bestehende Objekte definiert sind bestimmen zu können gibt es die Objekt Fang Funktionen. Die Werkzeugleiste zeigt diese Funktionen automatisch an, wenn sie eingesetzt werden können (Abbildung 19).
Abbildung
19: Die Objekt Fang
Werkzeugleiste.
CAD Werkzeugleiste:
Menü:
Fang - Frei
Tastaturkürzel:
os
Kommando:
free, fre
Beschreibung:
Erlaubt die freie Positionierung mit der Maus. Beachten Sie, dass dies fast nie der richtige Weg ist um in einem CAD System Koordinaten zu bestimmen.
CAD Werkzeugleiste:
Menü:
Fang - Raster
Tastaturkürzel:
sg
Kommando:
grid, gri
Beschreibung:
Fängt Rasterpunkte.
CAD Werkzeugleiste:
Menü:
Fang - Endpunkte
Tastaturkürzel:
se
Kommando:
endpoint, end
Beschreibung:
Fängt Endpunkte von Linien, Bögen und Punkte. (Abbildung 20).
Abbildung
20: Endpunkte, die mit diesem
Werkzeug gefangen werden können.
CAD Werkzeugleiste:
Menü:
Fang - Auf Objekt
Tastaturkürzel:
sn
Kommando:
near, nea
Beschreibung:
Fängt den nächsten Punkt auf einem Objekt (Abbildung 21).
Abbildung
21:
'Auf Objekt' fängt einen beliebigen Punkt auf dem nächsten Objekt.
CAD Werkzeugleiste:
Menü:
Fang - Zentrum
Tastaturkürzel:
so
Kommando:
center, cen
Beschreibung:
Fängt Zentren von Kreisbögen und Kreisen sowie Mittelpunkte von Linien (Abbildung 22).
Abbildung
22: Zentren, die mit diesem Werkzeug
gefangen werden können.
CAD Werkzeugleiste:
Menü:
Fang - Mittelpunkt
Tastaturkürzel:
sm
Kommando:
middle, mid
Beschreibung:
Fängt Mittelpunkte von Linien, Kreisbögen und Kreisen (Abbildung 23). Beachten Sie, dass der Mittelpunkt eines Kreisbogen in der Mitte der Kreislinie auf dem Kreisbogen liegt.
Abbildung
23: Mittelpunkte, die von diesem
Werkzeug gefangen werden.
CAD Werkzeugleiste:
Menü:
Fang - Distanz zum Endpunkt
Kommando:
distance, dist
Optionen Werkzeugleiste:
Beschreibung:
Fängt Punkte mit einem bestimmten Abstand zum nächsten Endpunkt (Abbildung 24). Der Abstand kann in der Optionen Werkzeugleiste angepasst werden.
Abbildung
24: Punkte, die mit diesem Werkzeug
gefangen werden können.
CAD Werkzeugleiste:
Menü:
Fang - Schnittpunkt
Tastaturkürzel:
si
Kommando:
intersection, int
Beschreibung:
Fängt Schnittpunkte zwischen zwei Objekten (Abbildung 25).
Abbildung
25:
Dieses Werkzeug fängt automatisch den nächsten (sichtbaren) Schnittpunkt.
CAD Werkzeugleiste:
Menü:
Fang - Schnittpunkt manuell
Beschreibung:
Manchmal funktioniert das oben beschriebene Werkzeug zum Fangen von Schnittpunkten nicht weil der gewünschte Schnittpunkt nicht auf dem einen oder beiden Objekten liegt sondern ausserhalb. Das zweite Werkzeug erlaubt die Festlegung der beiden beteiligten Objekten bevor der Schnittpunkt gefangen wird. Dadurch können auch unsichtbare Schnittpunkte ausserhalb von Objekten gefangen werden. (Abbildung 26).
Abbildung
26: Mit diesem Werkzeug können auch
Schnittpunkte ausserhalb von Objekten gefangen werden.
Zusätzlich zu den oben beschriebenen Fang Funktionen kann QCad die Position
der gefangenen Koordinate weiter einschränken. Der gefangene Punkt wird
dann auf den am nächsten gelegenen Punkt orthogonal zur Position der
absoluten oder relativen Nullpunktes verschoben. Abbildung 27 zeigt ein Beispiel wie Fang
Einschränkungen eingesetzt werden können.
Der 'Fangpunkt' ist der Punkt, den Sie bestimmen wollen. Im Beispiel ist
das der Punkt auf der unteren Linie der Figur, der die gleiche X-Position
hat wie das Zentrum des Vollkreises.
Der Mauszeiger ist im Beispiel nahe der Kreislinie. Weil QCad im Fang Modus
"Zentren fangen" ist wäre normalerweise das Zentrum des Kreises die zu
bestimmende Koordinate. Ein kleiner Rhombus hebt diesen Punkt hervor
("Zentrum"). Mit der Fang Einschränkung "Horizontal einschränken" fängt
QCad stattdessen den Punkt, der horizontal zum relativen Nullpunkt liegt
("Fang Punkt").

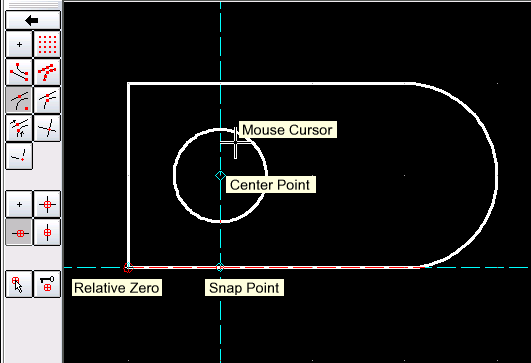

Abbildung
27: Fang Einschränkungen
schränken die gefangene Position weiter ein auf gedachte Linien orthogonal
zum relativen Nullpunkt.
CAD Werkzeugleiste:
Menü:
Fang - Keine Einschränkung
Beschreibung:
Schaltet alle Einschränkungen aus.
CAD Werkzeugleiste:
Menü:
Fang - Orthogonal einschränken
Beschreibung:
Orthogonal zum relativen Nullpunkt einschränken.
CAD Werkzeugleiste:
Menü:
Fang - Horizontal einschränken
Beschreibung:
Horizontal zum relativen Nullpunkt einschränken.
CAD Werkzeugleiste:
Menü:
Fang - Vertikal einschränken
Beschreibung:
Vertikal zum relativen Nullpunkt einschränken.
Wie schon erwähnt gibt es in jeder QCad Zeichnung einen relativen
Nullpunkt. Dieser wird als kleiner roter Kreis mit einem Fadenkreuz
dargestellt. Der relative Nullpunkt ist der Referenzpunkt für relative
Koordinaten, die über die Kommandozeile eingegeben werden und für Fang
Einschränkungen.
Normalerweise bewegt sich der relative Nullpunkt automatisch. Wenn Sie zum
Beispiel eine Sequenz von Linien konstruieren wandert der relative
Nullpunkt immer zum zuletzt gesetzten Punkt. Damit kann der jeweils nächste
Punkt einfach relativ zum letzten bestimmt werden.
Manchmal ist dies aber nicht erwünscht. Wenn Sie möchten, dass der relative
Nullpunkt immer an der gleichen Position bleibt, bis Sie ihn manuell
verschieben, können Sie die Position festhalten. Die Fang Werkzeugleiste
offeriert zwei Werkzeuge zum Festhalten und manuellen Verschieben des
relativen Nullpunktes.
CAD Werkzeugleiste:
Menü:
Fang - Relativer Nullpunkt setzten
Kommando:
relativezero, relz
Beschreibung:
Verschiebt den relativen Nullpunkt an einen neue Position.
CAD Werkzeugleiste:
Menü:
Fang - Relativer Nullpunkt festhalten / loslassen
Kommando:
lockrelativezero, lrel
Beschreibung:
Wenn dieser Schalter aktiviert ist, wird der relative Nullpunkt an der aktuellen Stelle festgehalten bis er manuell verschoben wird (siehe oben).
