QCad Benutzerhandbuch

23. Texte

CAD Werkzeugleiste:

Menü:

Zeichnen - Text

Kommando:

text

Beschreibung:

Konstruiert einzeilige und mehrzeilige Text Beschriftungen.

Vorgehen:

  1. Nach dem Starten des Werkzeugs wird der Text Dialog angezeigt in dem Sie die Schrift-Attribute und den Text selbst festlegen können (Abbildung 33).
  2. Wählen Sie eine Schriftart und die Schrift-Attribute im linken oberen Bereich des Dialogs (Abbildung 33/1). Für eine Liste der verfügbaren Schriften sei hier auf den Anhang verwiesen. Im Feld "Höhe" können Sie die Texthöhe in der aktuellen Masseinheit der Zeichnung bestimmen. Um den normalen Linienabstand zu verwenden aktivieren Sie das Ankreuzfeld "Standard Linienabstand". Sie können den Linienabstand vergrössern oder verkleinern indem Sie das Ankreuzfeld deaktivieren und im Feld "Linienabstand" einen Wert eingeben. Der eingegebene Wert ist relativ zum Standard Abstand (1.0). Gültige Linienabstände sind im Bereich von 0.25 bis 4.00. Werte ausserhalb dieses Bereichs sind zwar möglich, aber nicht mit anderen CAD Programmen wie zum Beispiel AutoCAD kompatibel.
  3. Wählen Sie die Ausrichtung des Textes (Abbildung 33/2).
  4. Geben Sie den gewünschten Rotationswinkel für den Text ein (Abbildung 33/3). Normale horizontal lesbare Texte haben einen Winkel von 0 Grad.
  5. Geben Sie den zu konstruierenden Text im grossen Textfeld ein (Abbildung 33/4). Sie können auch eine Textdatei laden oder einen Text von der Zwischenablage einfügen mit Hilfe der Schaltflächen über dem Textfeld.
    Um häufig verwendete Sonderzeichen einzugeben, die nicht auf Ihrer Tastatur zu finden sind können sie die Auswahlbox unten links verwenden (Abbildung 33/5). Wählen Sie einfach ein Symbol aus der Liste und es wird automatisch an der aktuellen Cursorposition in das Textfeld eingefügt.
    Falls die Symbolliste das gewünschte Symbol nicht enthält, können Sie die Auswahlboxen unten rechts verwenden, um ein beliebiges Symbol aus dem Unicode Zeichensatz einzufügen (Abbildung 33/6). Beachten Sie, dass die Schriftart, die Sie gewählt haben das ausgewählte Zeichen nicht unbedingt unterstützt. In diesem Fall wird das Zeichen ignoriert.
    Um ein Zeichen aus dem Unicode Zeichensatz einzufügen wählen Sie die Unicode Seite in der ersten Auswahlbox und das entsprechende Zeichen in der zweiten Auswahlbox. Klicken Sie dann die Schaltfläche rechts um das Zeichen an der aktuellen Cursorposition einzufügen.
  6. Klicken Sie "OK" um den Text Dialog zu schliessen.
  7. Setzten Sie die Position des Textes mir der Maus oder geben Sie eine Koordinate in die Kommandozeile ein.
  8. Oft müssen mehrere Texte mit ähnlichen Attributen erstellt werden. Deshalb beendet sich das Text Werkzeug nicht automatisch nach dem Erstellen des ersten Textes. Sie können den Text und den Text Winkel editieren in der Optionen Werkzeugleiste und so schnell weitere Texte konstruieren.
  9. Klicken Sie mit der rechten Maustaste oder drücken Sie Escape um das Werkzeug zu beenden.

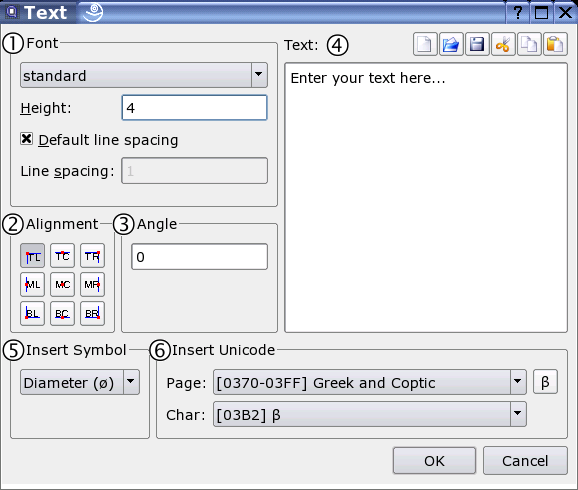

Abbildung 33: Der Text Dialog.

23.. Fortgeschrittene Text Kommandos

Manchmal ist es nützlich zwei kleine Textzeilen übereinander zu erstellen (z.B. für Toleranzen). Dafür gibt es in QCad spezielle Sequenzen, die Sie an beliebiger Stelle im Text verwenden können. Zum Beispiel die Sequenz "10\S+0.05\-0.05; Millimeter" würde eine Toleranz Angabe produzieren wie in Abbildung 34 gezeigt.


Abbildung 34: Text, der mit der Sequenz "10\S+0.05\-0.05; Millimeter" erstellt wurde.
