QCad Benutzerhandbuch

26. Bilder (Bitmaps)

CAD Werkzeugleiste:

Menü:

Zeichnen - Bild

Kommando:


Optionen Werkzeugleiste:

Beschreibung:

Fügt ein Raster Bild (Bitmap) in die Zeichnung ein.

Beachten Sie, dass die DXF Datei, die beim Speichern erstellt wird, lediglich eine Referenz auf die Bilddatei enthält. Es ist empfehlenswert, die Bilddatei und die DXF Datei im gleichen Ordner zu halten.

Transparente Hintergrundfarbe wird für das PNG Format unterstützt.

Beachten Sie, dass grosse Bilder das Anzeigen der Zeichnung stark verlangsamen können. Grosse Bilder mit QCad zu rotieren ist nicht empfehlenswert. Sie können Ihre Bilder in einem Bitmap Bearbeitungsprogramm rotieren bevor Sie sie in QCad einfügen.

Normalerweise möchten Sie, dass Bilder hinter anderen Objekten dargestellt werden. Bitte beachten Sie dazu die 'Modifizieren' - 'In den Hintergrund' Funktion.

Vorgehen:

  1. Wählen Sie die Bild Datei, die Sie einfügen wollen.
  2. Geben Sie einen Skalierungsfaktor in die Optionen Werkzeugleiste ein. Ein Faktor von 1.0 heisst, dass ein Pixel des Bildes einer Einheit in der Zeichnung entspricht.
  3. Geben Sie den Rotationswinkel in die Optionen Werkzeugleiste ein. Beachten Sie, dass gedrehte Bilder den Bildaufbau von QCad sehr stark verlangsamen können. Es ist in jedem Fall effizienter, das Bild in einem Bildbearbeitungsprogramm zu rotieren bevor es in QCad eingefügt wird.
  4. Bestimmen Sie die Position des Bildes. Das ist die linke untere Ecke des Bildes.

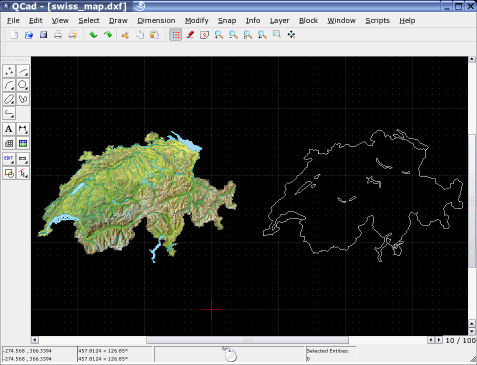

Abbildung 47: Bilder werden oft als Hintergrund in eine Zeichnung eingefügt um manuell Bitmaps zu vektorisieren.
