QCad Benutzerhandbuch

30. Symbol Bibliothek

Die Symbol Bibliothek von QCad ist eine Sammlung von Symbolen und anderen Zeichnungs Dateien, die Sie in Ihren Zeichnungen wiederverwenden können. Um ein Symbol aus der Symbol Bibliothek einzufügen müssen Sie zuerst den Bibliothek Browser anzeigen mit dem Menü:

Ansicht - Werkzeugleiste - Bibliothek Browser

Danach wird der Bibliothek Browser angezeigt wie in Abbildung 63 dargestellt.

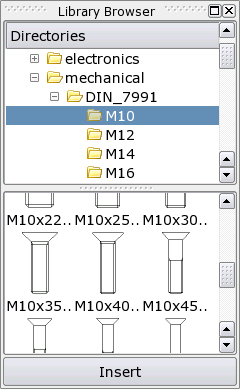

Abbildung 63: Der Symbol Bibliothek Browser.

30.1. Symbole einfügen

Optionen Werkzeugleiste:

Vorgehen:

  1. Der obere Teil des Browsers zeigt die Baumstruktur der verfügbaren Symbol Bibliotheken an. Um den Inhalt eines Ordners anzuzeigen klicken Sie bitte auf den Namen eines Ordners. Doppel-klicken Sie auf einen Ordner um seine Unter-Ordner anzuzeigen.
  2. Wählen Sie das Symbol, das Sie einfügen möchten im unteren Teil des Browsers.
  3. Klicken Sie die 'Einfügen' Schaltfläche.
  4. Bevor Sie das symbol platzieren können Sie einen Skalierungsfaktor und einen Rotationswinkel wählen in der Optionen Werkzeugleiste.
  5. Platzieren Sie das Symbol in der Zeichnung mit der Maus oder indem Sie eine Koordinate in die Kommandozeile eingeben.

Beachten Sie, dass durch das Einfügen eines Symbols aus der Symbol Bibliothek ein neuer Block in Ihrer Zeichnung erstellt wird. Falls Sie ein Symbol in einer Zeichnung mehr als einmal verwenden wollen ist es sinnvoll Instanzen dieses Blocks einzufügen. Wenn Sie ein Symbol mehrmals vom Bibliothek Browser einfügen werden mehrere identische Blöcke erstellt was grundsätzlich vermieden werden sollte.

30.2. Die Symbol Bibliothek erweitern

Sie können die Symbol Bibliothek einfach erweitern, indem Sie eine Zeichnung in die Verzeichnisstruktur im Ordner 'library' Ihrer QCad Installation speichern. Symbole sind im gleichen Format abgespeichert wie andere CAD Zeichnungen (DXF). Symbole sollten selbst keine Blöcke beinhalten. Wenn ein Symbol in eine Zeichnung eingefügt wird, wird automatisch ein Block erstellt, der das ganze Symbol enthält.
