QCad Benutzerhandbuch

32. Zeichnungseinstellungen

Der Dialog für Zeichnungseinstellungen hat nur Auswirkungen auf die aktuellen Zeichnung. Er wird zum Beispiel verwendet, um die Einheit oder die Papiergrösse der aktuellen Zeichnung zu ändern oder die Bemassungseinstellungen zu ändern.

Bearbeiten - Zeichnungseinstellungen

32.1. Papier

Die Papier Einstellungen sind lediglich relevant für die Druckvorschau und das Drucken selber. Die Papiergrösse und -ausrichtung werden in der Druckvorschau übernommen (Abbildung 66).

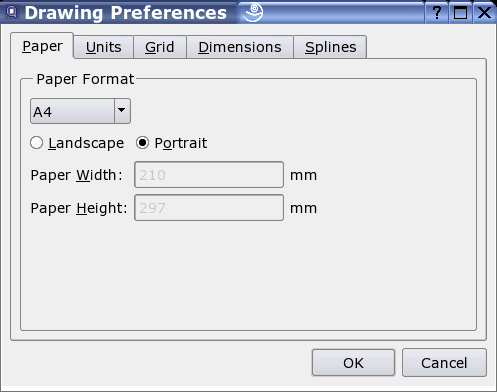

Abbildung 66: Papier Einstellungen für die aktuelle Zeichnung.

32.2. Masseinheiten

Die Masseinheiten und Formatierungen für Längenmasse und Winkel können individuell für jede Zeichnung angepasst werden. Nach diesen Vorgaben werden die Masse in der Statuszeile und die Beschriftungen von Bemassungen formatiert. Die gewählte Längeneinheit ist ausserdem wichtig für die korrekte Skalierung von eingefügten Teilen aus der Teile Bibliothek. Für eine Übersicht der verfügbaren Einheiten und Formate, beachten Sie bitte den Anhang - Masseinheiten (Abbildung 67).

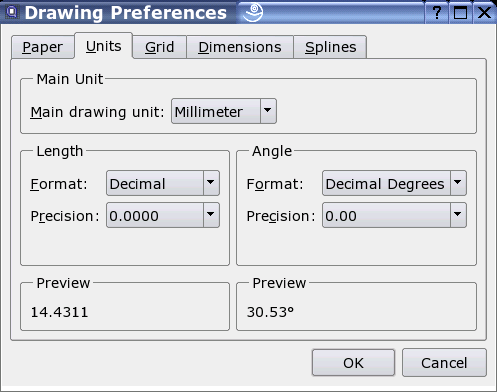

Abbildung 67: Einheiten und Formatierung.

32.3. Raster

In diesem Bereich können Sie den Rasterabstand und die Sichtbarkeit des Rasters anpassen (Abbildung 68). Die Standard-Einstellung für den Rasterabstand ist 'auto'. Das heisst, dass sich das Raster automatisch an der aktuellen Skalierung der Zeichnungsansicht anpasst. Alternativ können Sie den Rasterabstand auf ein beliebiges fixes Mass festlegen.

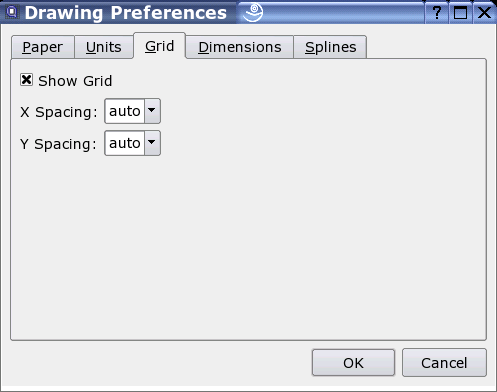

Abbildung 68: Raster Einstellungen.

32.4. Bemassungen

In den Einstellungen für Bemassungen können Sie die Masse der Bemassungs Beschriftung anpassen und die Grösse der Pfeile und einige andere Masse einstellen (Abbildung 69).


Abbildung 69: Bemassung Einstellungen.

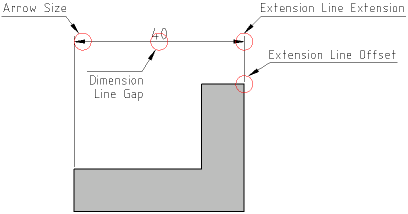

Abbildung 70: Bezeichnungen für Bemassungen.

32.5. Spline Kurven

QCad interpoliert Spline Kurven mit kleinen Liniensegmenten. In diesem Bereich können Sie die Genauigkeit dieser Interpolation festlegen. Ein kleinerer Wert bedeutet, dass die Qualität abnimmt und die Geschwindigkeit der Berechnung dafür zunimmt. Ein grösserer Wert erhöht die Qualität der Spline Kurven Darstellung was aber die Geschwindigkeit der Darstellung reduzieren kann (Abbildung 71).

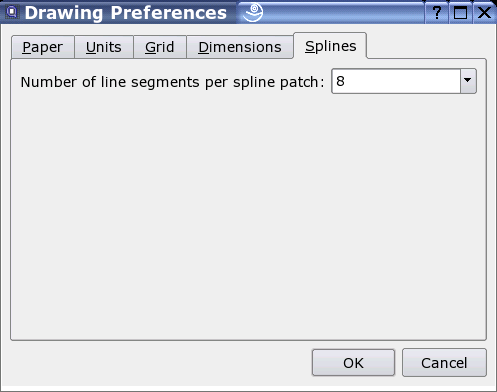

Abbildung 71: Spline Kurven Einstellungen.
