QCad Felhasználói kézikönyv



Sraffozás és kitöltés

CAD eszköztár:


Menü:

Rajzolás - Kitöltések

Parancs:

-

Leírása:

A rajz elemeivel körülhatárolt terület kitöltése mintával, vagy kifestése adott színnel.

Eljárás:

  1. Készítse elő a területet határoló elemekt úgy, hogy azok egy zárt körvonalat hozzanak létre. A körvonal kötelezően zárt kell legyen, csatlakozó elemekkel, mint a 47 ábrán.

Ábra 47: Határoló elemek előkészítése.

  1. Válassza ki a kitöltő mintázatok eszközt.
  2. Jelölje ki a körvonal(ak)at. Vegye figyelembe, hogy a kijelölésen belüli területeket is kitölti mintával, ha azok körvonala nincs kijelölve (48 ábra)

Ábra 48: Belső szigetek kitöltésének elkerülése (jobbra).

  1. Kattintson a folytatás nyílra a CAD eszköztáron.

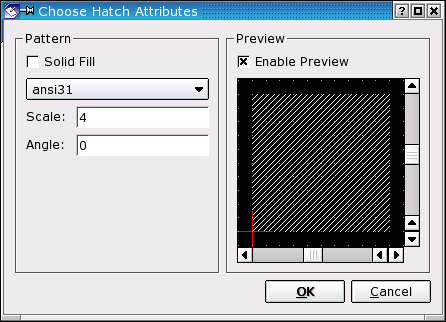

  2. A kitöltés beállításainak ablaka jelenik meg (49 ábra). Itt válasszon kitöltő mintát, méretező faktort és forgatási szöget. Ha inkább egy színnel szeretné kifesteni az elemet, jelölje be az "egyszínű kifestés"-t.
  3. Kattintson az 'OK' gombra a művelet elvégzéséhez. A körvonal bonyolultságától és a méretező faktortól függően a kitöltés eltarthat egy ideig.

Ábra 49: Minta kiválasztása.
