QCad Felhasználói kézikönyv



Képek

CAD eszköztár:


Menü:

Rajzolás - Képek

Beállítások eszköztár:


Leírása:

Egy raszteres képet (bitmap) illeszt az aktuális rajzba. A képek mindig a háttérben jelennek meg. Az elmentett DXF állomány csak egy referenciát tartalmaz a képről. Ajánlott a képet és a DXF állományt egy könyvtárban tárolni. A program kezeli a PNG képek átlátszóságát.

Eljárás:

  1. Válassza ki a képet, amit szeretne beilleszteni.
  2. Adja meg az átméretezés arányát a beállítás eszköztáron. Az 1.0 faktor azt jelenti, hogy a kép egy pontja egységnyi méretű lesz a rajzon.
  3. Adja meg az elforgatás szögét. Vegye figyelembe, hogy a forgatás jelentősen lassíthatja a rajzok megjelenítését a QCad-ben. Hatékonyabb, ha beszúrás előtt elforgatja az ábrát egy képszerkesztő programban.
  4. Adja meg a beillesztés pozícióját. Ez lesz a kép bal alsó sarka.

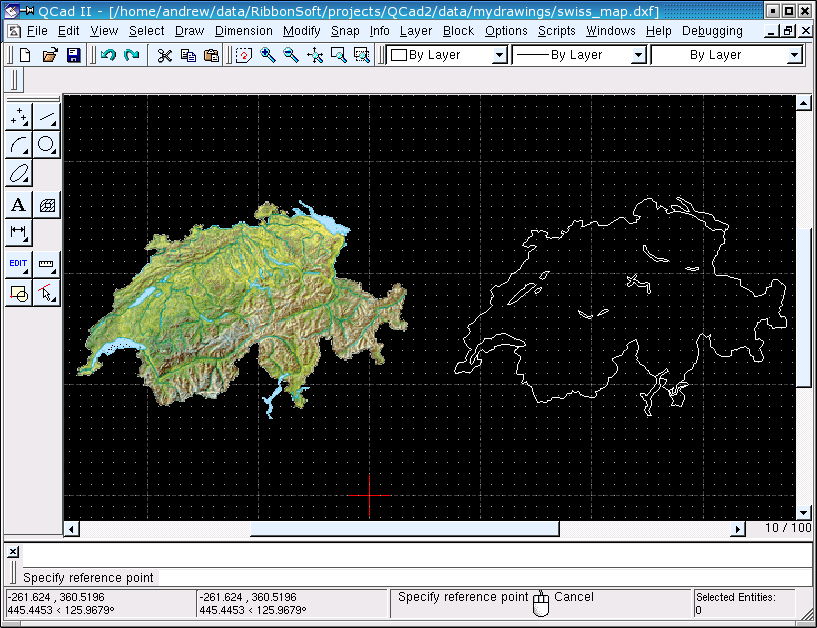

Ábra 50: A képeket gyakran használják háttérnek a kézi vektorizáláshoz.
