QCad Felhasználói kézikönyv



Vonalak

Kattintson a vonalak menü gombjára a CAD eszköztáron (29 ábra).

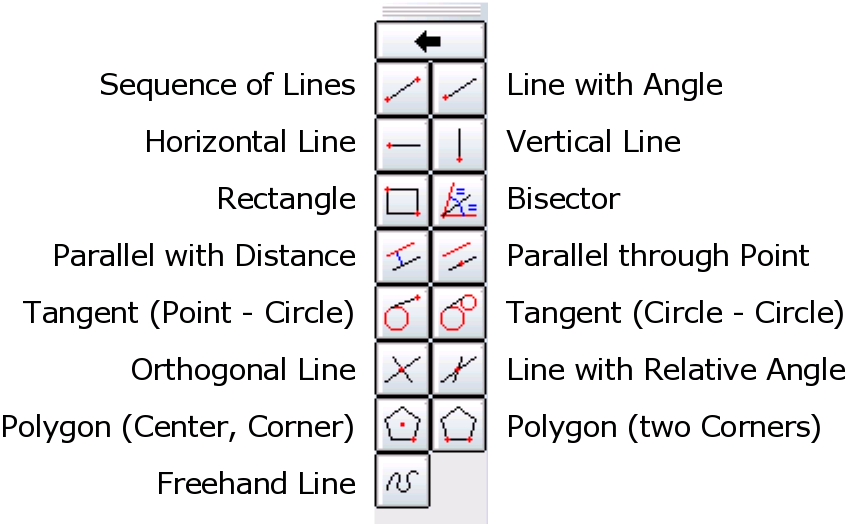

Ábra 29: Vonalak menü.

Összetett vonal

CAD eszköztár:


Menü:

Rajzolás - Vonal - 2 pontból

Gyorsbillentyű:

vo

Parancs:

vonal, vo

Beállítások eszköztár:


Leírása:

Ezzel a parancssal egymáshoz csatlakozó szakaszokat, vagy több független szakaszt szerkeszthet.

Eljárás:

  1. Adja meg az első szakasz kezdőpontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
  2. Adja meg az első szakasz végpontját.
  3. Adja meg a csatlakozó szakaszok végpontjait. A z vagy zar begépelésével, vagy a 'Bezár' gombra kattintva az eszköztáron zárt körvonalat hozhat létre. Ha vissza akarja vonni az utolsó szakasz szerkesztését, gépelje be a vi , vissza parancsokat, vagy kattintson a 'Vissza' gombra.

Adott szögben álló vonal

CAD eszköztár:


Menü:

Rajzolás - Vonal - Szöggel

Beállítások eszköztár:


Leírása:

Ez az eszköz a megadott szöggel elforgatott vonalakat szerkeszt. A vonalat szerkesztése után a megfelelő méretre le kell törni, vagy kiterjeszteni.

  1. A beállítás eszköztáron adja meg a vonal szögét. A parancssorba is begépelheti a szog vagy s utasítással. A h , vagy ho utasítással pedig a szerkesztés során létrehozott szakasz hosszát is megadhatja.
  2. Helyezze el az elemet a rajzon egérrel, vagy gépelje be annak pozícióját a parancssorba.

Vízszintes / Függőleges vonal

CAD eszköztár:


Menü:

Rajzolás - Vonal - Vízszintes / Függőleges

Beállítások eszköztár:


Leírása:

Ezzel az eszközzel vízszintes (vagy függőleges) vonalakat szerkeszthet. Pontosan úgy működik, mint a fenti eszköz, de itt nem adható meg a vonal állásszöge.

Téglalap

CAD eszköztár:


Menü:

Rajzolás - Vonal - Téglalap

Gyorsbillentyű:

te

Parancs:

teg, tegla, teglalap

Leírása:

Ezzel az eszközzel gyorsabban készíthet téglalap alakú körvonalat, mintha vonalakból szerkesztené. A téglalap négy önálló szakaszból (független elemek) áll.

Eljárás:

  1. Adja meg a téglalap első sarkát egérrel, vagy gépelje be annak koordinátáit a parancssorba.
  2. Kattintson egérrel a téglalap átellenes sarkába. A parancssorba is begépelheti a második pont koordinátáit, pl. egy 50 széles és 25 magas téglalaphoz a @50,25 relatív koordinátákat megadva.

Párhozamos

CAD eszköztár:


Menü:

Rajzolás - Vonal - Párhuzamosok

Rajzolás - Vonal - Párhuzamos, ponton keresztül

Parancs:

par, parhuzamos

Beállítások eszköztár:


Leírása:

Ez az eszköz párhuzamosokat szerkeszt létező vonalakhoz, ívekhez és körökhöz.

Eljárás:

  1. Adja meg a távolságot a beállítások eszköztáron, vagy gépelje be közvetlenül a parancssorba.
  2. Jelölje ki azt az elemet, amihez a párhuzamost szerkesztené. A párhuzamos az egér által meghatározott oldalon jön létre.

Szögfelező

CAD eszköztár:


Menü:

Rajzolás - Vonal - Szögfelező

Beállítások eszköztár:


Leírása:

Két vonal elem között létrehoz egy harmadikat, a szögfelezőt.

Eljárás:

  1. A beállítás eszköztáron adja meg a szögfelező hosszát, amely a két kijelölt elem metszéspontjától értendő. A második mezőben megadhatja a szög osztásának mértékét. Az alapértelmezett érték '1', de többszörös osztásokat is létrehozhat (harmadolás, negyedelés, stb.). A többszörös felosztást mutatja be a 30 ábra. A felező hosszát a parancssorba is begépelheti a h , ho vagy hossz utasítással. A felosztás számát a szam , vagy sz utasítással is megadhatja.
  2. Jelölje ki a szöget alkotó első elemet.
  3. Jelölje ki a szöget alkotó második elemet. Az egér mozgatása közben az előnézet megmutatja., hogy milyen felosztás jön létre.

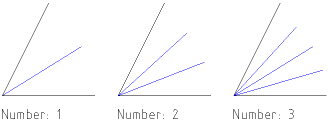

Ábra 30:  Szögfelező létrehozása.

Érintő pontból körhöz

CAD eszköztár:


Menü:

Rajzolás - Vonal - Érintő (Pont, Kör)

Leírása:

Érintőt szerkeszt egy megadott pozícióbol egy létező kör, vagy körív elemhez.

Eljárás:

  1. Adja meg az érintő kezdőpontját egérrel, vagy gépelje be annak koordinátáit a parancssorba.
  2. Jelölje ki a kört, vagy körívet. Általában két érintőt is szerkeszthet. Az egér mozgatása közben az előnézeti kép megmutatja, hogy hol hozza majd létre.

Körívek közös érintője

CAD eszköztár:


Menü:

Rajzolás - Vonal - Érintő (Kör, Kör)

Leírása:

A kijelölt körívek közös érintőit szerkeszti meg.

Eljárás:

  1. Jelölje ki az első körívet.
  2. Jelölje ki a második körívet. Általában négy érintőt szerkeszthet. Az egér mozgatása közben az előnézeti kép megmutatja, hogy melyiket hozza létre.

Merőleges

CAD eszköztár:


Menü:

Rajzolás - Vonal - Merőleges

Leírása:

Ez az eszköz merőlegest szerkeszt mér létező elemekhez. A merőlegest szakaszhoz, ívhez és körhöz is elkészítheti.

Eljárás:

  1. Jelölje ki az elemet.
  2. Válassza ki a merőleges pozícióját egérrel, vagy gépelje be a koordinátákat a parancssorba.

Szöget bezáró egyenesek

CAD eszköztár:


Menü:

Rajzolás - Vonal - Szöget bezáró egyenesek

Leírása:

Egymáshoz képest adott szögben álló vonalakat hozhat létre ezzel az eszközzel. A kijelölt elem vonal és ív, körív is lehet. Az ívhez 0 fokkal húzott egyenes érintő lesz.

Eljárás:

  1. Adja meg a közbezárt szöget a beállítás eszköztáron.
  2. Jelölje ki a bázis elemet.
  3. Válassza ki a szögben álló egyenes ponzícióját egérrel, vagy gépelje be annak koordinátáit a parancssorba.

Szabadkézi vonal

CAD eszköztár:


Menü:

Rajzolás - Vonal - Szabadkézi vonal

Leírása:

Ezzel az eszközzel szabadkézi vonalakat hozhat létre. Fokozott körültekintéssel használja ezt az eszközt, mert a műszaki rajzokat elsősorban a precíz szerkesztés jellemzi. Mégis előfordulhat, hogy ennek a lehetőségnek is létjogosultsága van (pl. törések megjelenítésénél, mint a 31 ábrán).

Eljárás:

  1. Vigye az egér mutatót a szabadkézi vonal kezdőpontjába, nyomja le a bal gombot és tartsa úgy.
  2. Az egér mozgatásával hozza létre a szabadkézi vonalat. A végpontnál engedje fel az egér bal gombját.

Ábra 31:  Példa a szabadkézi vonalra.

Sokszög közép- és sarokponttal

CAD eszköztár:


Menü:

Rajzolás - Vonal - Sokszög (Közép, Sarok)

Beállítások eszköztár:


Leírása:

Létrehoz egy középponttal és csúcsponttal meghatározott sokszöget.

Eljárás:

  1. Adja meg az élek (csúcsok) számát a beállítás eszköztáron. A szám 3 és 9999 között legyen!
  2. Adja meg a középpontot egérrel, vagy gépelje be annak koordinátáit a parancssorba.
  3. Adja meg az egyik csúcspont koordinátáit.

Sokszög két csúcspontból

CAD eszköztár:


Menü:

Rajzolás - Vonal - Poligon (Sarok, Sarok)

Beállítások eszköztár:


Leírása:

Szabályos sokszöget hoz létre annak két csúcspontja alapján.

Eljárás:

  1. Adja meg az élek (csúcsok) számát a beállítás eszköztáron. A szám 3 és 9999 között legyen!
  2. Adja meg az első csúcsot egérrel, vagy gépelje be annak koordinátáit a parancssorba.
  3. Adja meg a sokszög második (szomszédos) csúcsát.
