17. Linee

Fate click sulla barra degli strumenti CAD per mostrare la barra degli strumenti linea (Figura 29).


Figura 29: La barra degli strumenti per il disegno delle linee.

17.1. Sequenza di linee

Barra degli strumenti CAD:

Menu:

Disegna - Linea - 2 Punti

Comando:

linea

Barra delle opzioni strumento:

Descrizione:

Questo comando vi permette di disegnare una o più linee passanti per due punti.

Procedura:

  1. Specificare il primo punto della linea. Potete usare il mouse o inserire le coordinate nella linea di comando.
  2. Specificare la fine del segmento di linea.
  3. Specificare i punti finali di eventuali altri segmenti. Digitare chiudi o fare click sul pulsante “Chiudi” nella barra degli strumenti opzione per chiudere la sequenza. Per annullare un singolo segmento di linea, digitare annulla o fare click sul pulsante “Annulla” nella barra delle opzioni strumento.

17.2. Linee con angolo dato

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Angolo

Barra delle opzioni strumento:

Descrizione:

Utilizzate questo comando per creare linee con angolo dato. Probabilmente dovrete portare la linea alla lunghezza desiderata dopo averla creata.

Procedura:

  1. Inserire l'angolo e la lunghezza della linea nella barra delle opzioni strumento. È possibile utilizzare anche la linea di comando: ang per inserire l'angolo, lunghezza per modificare la lunghezza.
  2. Scegliere il punto di aggancio sulla linea per determinare la posizione. “Inizio” significa che la linea inizierà dal punto scelto per il posizionamento.
  3. Posizionare la linea con il mouse o inserendo le coordinate dalla linea di comando.

17.3. Linee orizzontali / verticali

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Orizzontale
Disegna - Linea - Orizzontale / Verticale

Barra delle opzioni strumento:

Descrizione:

Utilizzate questa funzione per disegnare linee orizzontali o verticali. Questo strumento si comporta in modo analogo a quello descritto in precedenza, scelta dell'angolo esclusa.

17.4. Rettangoli

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Rettangolo

Comando:

rettangolo, ret

Descrizione:

Utilizzate questo strumento per creare forme rettangolari più velocemente rispetto a quanto fareste utilizzando lo strumento di disegno delle linee. Un rettangolo è composto da quattro linee separate.

Procedura:

  1. Specificare il primo angolo del rettangolo.
  2. Trascinare il mouse fino al secondo angolo e fare click per specificare la posizione del secondo angolo. In alternativa, inserire le coordinate del secondo angolo nella linea di comando. Per esempio, per creare un rettangolo di base 50 e altezza 25, digitare @50,25.

17.5. Bisettrici

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Bisettrice

Barra delle opzioni strumento:

Descrizione:

Utilizzate questo strumento per disegnare bisettrici tra due linee.

Procedura:

  1. Nella barra delle opzioni strumento inserire la lunghezza della bisettrice o delle bisettrici, a partire dal punto di intersezione delle linee. Nella seconda casella, inserire il numero di bisettrici da disegnare. La quantità predefinita è 1, ma è possibile creare bisettrici multiple, come mostrato in Figura 30. Per specificare la lunghezza nella linea di comando, digitare lunghezza e la lunghezza desiderata. Per specificare il numero delle bisettrici, digitare n, num o numero e il numero di bisettrici desiderato.
  2. Fare click sulla prima linea che definisce l'angolo.
  3. Fare click sulla seconda linea, in modo da visualizzare le bisettrici in anteprima.

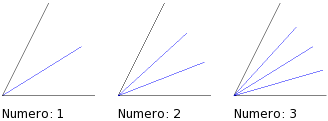

Figura 30: Costruzione delle bisettrici.

17.6. Parallele

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Parallela

Comando:

par, parallela, offset, o

Barra delle opzioni strumento:

Descrizione:

Con questo strumento potete creare parallele a linee esistenti o archi e cerchi concentrici.

17.7. Parallele per un punto

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Parallela passante per un punto

Barra delle opzioni strumento:

Descrizione:

Con questo strumento potete creare un entità parallela a linee esistenti o archi e cerchi concentrici passanti per un determinato punto.

Procedura:

  1. Inserire il numero di entità da creare nella barra delle opzioni strumento.
  2. Fare click sull'entità di base per la costruzione.
  3. Fare click sul punto per il quale passa la prima linea parallela o il primo arco o cerchio concentrico.

17.8. Tangenti da un punto a un cerchio / arco

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Tangente (P,C)

Descrizione:

Con questo strumento è possibile creare linee tangenti da un punto a un arco o cerchio.

Procedura:

  1. Utilizzare il mouse per specificare la posizione del punto di inizio della linea oppure inserire le coordinate dalla linea di comando.
  2. Fare click sull'arco o sul cerchio sul quale volete volete costruire la linea tangente. Di solito, sono possibili due tangenti. Muovendo il mouse è possibile vedere in anteprima la linea tangente che sarà disegnata.

17.9. Tangenti da un cerchio ad un cerchio / arco ad un arco

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Tangente (C,C)

Descrizione:

Con questo strumento è possibile creare linee tangenti da un arco o cerchio ad un altro.

Procedura:

  1. Fare click sul primo arco o cerchio dal quale volete far iniziare la linea tangente.
  2. Fare click sul secondo oggetto (arco o cerchio) per costruire la linea tangente. Di solito, esistono quattro tangenti possibili. Muovendo il mouse potete visualizzare l'anteprima della linea che sarà disegnata.

17.10. Linee ortogonali ad altre entità

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Ortogonale

Barra delle opzioni strumento:

Descrizione:

Questo strumento vi permette di creare linee ortogonali ad altri oggetti esistenti. Gli oggetti per i quali costruire le linee ortogonali possono essere linee, archi o cerchi.

Procedura:

  1. Fare click sull'oggetto di riferimento.
  2. Posizionare la linea con il mouse o inserire le coordinate dalla linea di comando.

17.11. Linee con angolo relativo rispetto ad altre entità

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Ortogonale

Barra delle opzioni strumento:

Descrizione:

Con questo strumento potete creare linee con un angolo relativo rispetto ad altre entità. L'entità di riferimento può essere una linea, un arco o un cerchio. Le linee con un angolo relativo pari a 0 rispetto ad archi o cerchi sono linee tangenti o parallele a linee tangenti.

Procedura:

  1. Inserire l'angolo nella barra delle opzioni strumento.
  2. Fare click sull'entità di riferimento.
  3. Posizionare la linea con il mouse o inserire le coordinate dalla linea di comando.

17.12. Poligoni con centro e vertice

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Poligono (Cen,Ang)

Barra delle opzioni strumento:

Descrizione:

Crea poligoni noti il centro e un vertice.

Procedura:

  1. Inserire il numero di lati o di vertici nel poligono nella barra delle opzioni strumento. I valori validi da inserire sono compresi tra 3 e 9999.
  2. Stabilire il centro del poligono con il mouse o inserendo le coordinate nella linea di comando.
  3. Scegliere la posizione del primo vertice del poligono.

17.13. Poligoni con due vertici

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Poligono (Cen,Cen)

Barra delle opzioni strumento:

Descrizione:

Crea poligoni noti due vertici.

Procedura:

  1. Inserire il numero di lati o di vertici nel poligono nella barra delle opzioni strumento. I valori validi da inserire sono compresi tra 3 e 9999.
  2. Scegliere la posizione del primo vertice del poligono con il mouse o inserendo le coordinate nella linea di comando.
  3. Scegliere la posizione del secondo vertice del poligono.

17.14. Linee a mano libera

Barra degli strumenti CAD:

Menu:

Disegna - Linea - Linea a mano libera

Descrizione:

Con questo strumento potete disegnare linee a mano libera. Utilizzate questo strumento con parsimonia, in quanto i disegni tecnici hanno bisogno di assoluta precisione. Comunque, questo strumento può esservi utile in alcuni casi (per esempio per disegnare linee di interruzione irregolari come mostrato in Figura 31).

Procedura:

  1. Posizionare il mouse al punto di inizio della linea a mano libera, premere il tasto sinistro del mouse e mantenere la pressione.
  2. Muovere il mouse per disegnare la linea. Sul punto finale della linea, rilasciare il tasto sinistro del mouse.


Figura 31: Esempio di utilizzo dello strumento di disegno delle linee a mano libera.
