QCad - Manuale di riferimento per l'utente

27. Modifica

Gli strumenti di modifica permettono all'utente di modificare entità esistenti. Questo capitolo è una panoramica sugli strumenti di modifica di QCad (Figura 49).

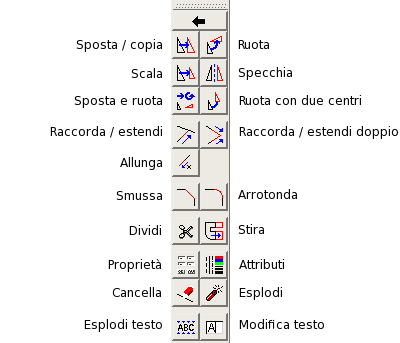

Figura 49: La barra degli strumenti di modifica.

Barra degli strumenti CAD:

Menu:

Modifica - Sposta / Copia

Descrizione:

Sposta o copia entità. Questo strumento può creare una o più copie di entità esistenti.

Procedura:

1. Dopo l'avvio della funzione, la barra degli strumenti CAD mostra gli strumenti di selezione. Utilizzare questi strumenti per selezionare le entità da spostare o copiare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. Scegliere il punto di riferimento con il mouse oppure inserire le coordinate nella linea di comando.
4. Scegliere il punto di inserimento. Per spostare le entità di una quantità nota, inserire le coordinate relative. Per esempio, per uno spostamento di 50 unità verso destra, digitare @50,0 nella linea di comando.
5. Viene mostrata la finestra di dialogo per lo spostamento (Figura 50). Per spostare le entità, scegliere “Cancella Originali”, per copiarle scegliere “Tieni Originali”. Potete anche creare un certo numero di copie con una sola azione scegliendo “Copie Multiple” e inserendo il numero di copie nella casella sottostante. Attenzione, “9” crea nove copie e mantiene l'originale – esisteranno in questo caso 10 inserimenti della stessa entità alla fine dell'azione. Le copie hanno gli stessi attributi e appartengono allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”.
6. Fare click su "OK" per spostare / copiare le entità. Le entità selezionate vengono deselezionate in modo automatico.

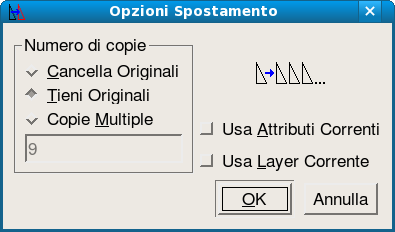

Figura 50: Finestra di dialogo delle opzioni di spostamento.

Barra degli strumenti CAD:

Menu:

Modifica - Ruota

Descrizione:

Ruota entità di un dato angolo intorno a un centro noto. Questo strumento può creare copie ruotate singole o multiple di entità esistenti.

Procedura:

1. Dopo l'avvio dello strumento per ruotare, la barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da scalare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. Impostare il centro di rotazione attraverso il mouse oppure inserire le coordinate dalla linea di comando.
4. Viene mostrata la finestra di dialogo per la rotazione (Figura 51). Per ruotare le entità senza mantenere le entità originali, scegliere “Cancella Originali”, per mantenerle scegliere “Tieni Originali”. Inoltre è possibile creare un qualunque numero di copie ruotate con una sola azione, scegliendo l'opzione “Copie Multiple” e inserendo il numero di copie desiderate nella casella di testo sottostante. Attenzione, “9” crea nove copie e mantiene l'originale – esisteranno in questo caso 10 inserimenti della stessa entità alla fine dell'azione. Le copie hanno gli stessi attributi e appartengono allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”
5. Fare click su "OK" per ruotare le entità. Le entità selezionate vengono deselezionate in modo automatico.

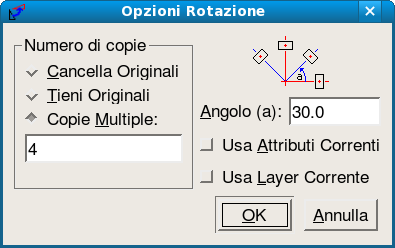

Figura 51: Finestra di dialogo delle opzioni di rotazione.

Barra degli strumenti CAD:

Menu:

Modifica - Scala

Descrizione:

Scala entità di un dato fattore rispetto a un punto di riferimento. Questo strumento può creare copie singole o multiple di entità esistenti.

Procedura:

1. Dopo l'avvio della funzione, la barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da scalare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. La barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da ruotare.
4. Impostare il punto di riferimento attraverso il mouse oppure inserire le coordinate dalla linea di comando.
5. Viene mostrata la finestra di dialogo per la funzione di scala (Figura 52). Per scalare le entità senza mantenere le entità originali, scegliere “Cancella Originali”, per mantenerle scegliere “Tieni Originali”. Inoltre è possibile creare un qualunque numero di copie scalate con una sola azione, scegliendo l'opzione “Copie Multiple” e inserendo il numero di copie desiderate nella casella di testo sottostante. Attenzione, “9” crea nove copie e mantiene l'originale – esisteranno in questo caso 10 inserimenti della stessa entità alla fine dell'azione. Le copie hanno gli stessi attributi e appartengono allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”
6. Fare click su "OK" per scalare le entità. Le entità selezionate vengono deselezionate in modo automatico.

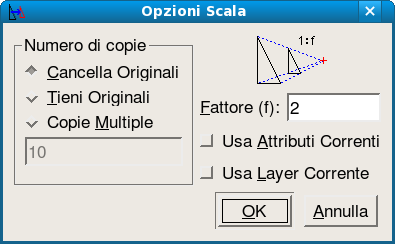

Figura 52: Finestra di dialogo delle opzioni di scala.

Barra degli strumenti CAD:

Menu:

Modifica - Specchio

Descrizione:

Specchia entità rispetto a un dato asse. Questo strumento crea copie simmetriche di entità esistenti.

Procedura:

1. Dopo l'avvio della funzione specchio, la barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da specchiare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. La barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da ruotare.
4. Definire il primo estremo dell'asse di simmetria della trasformazione attraverso il mouse oppure specificare le coordinate dalla linea di comando.
5. Definire il secondo estremo dell'asse di simmetria.
6. Viene mostrata la finestra di dialogo (Figura 53). Per specchiare le entità senza mantenere le entità originali, scegliere “Cancella Originali”, per mantenerle scegliere “Tieni Originali”. La copia ha gli stessi attributi e appartiene allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”.
7. Fare click su “OK” per specchiare le entità. Le entità selezionate vengono deselezionate in modo automatico.

Figura 53: Finestra di dialogo delle opzioni specchio.

Barra degli strumenti CAD:

Menu:

Modifica - Sposta e Ruota

Barra delle opzioni strumento:

Descrizione:

Sposta o copia e ruota in modo simultaneo entità esistenti. Questo strumento può creare copie singole o multiple di entità esistenti.

Procedura:

1. Dopo l'avvio della funzione sposta e ruota, la barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da spostare e copiare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. Specificare l'angolo di rotazione nella barra delle opzioni strumento.
4. Specificare il punto di riferimento attraverso il mouse oppure inserire le coordinate dalla linea di comando.
5. Impostare il punto finale dello spostamento. Per spostare le entità selezionate di una quantità nota, per esempio di 50 unità verso destra, digitare @50,0 nella linea di comando. Nella Figura 54 sono evidenziati i due punti di riferimento. L'angolo di rotazione nell'esempio è di 15 gradi e le copie sono 4. Questo significa un angolo di rotazione complessivo di 60 gradi.
6. Viene mostrata la finestra di dialogo di Figura 55. Per spostare le entità scegliere “Cancella Originali”, per copiare scegliere “Tieni Originali”. Inoltre è possibile creare un qualunque numero di copie scalate con una sola azione, scegliendo l'opzione “Copie Multiple” e inserendo il numero di copie desiderate nella casella di testo sottostante. Attenzione, “9” crea nove copie e mantiene l'originale – esisteranno in questo caso 10 inserimenti della stessa entità alla fine dell'azione. Le copie hanno gli stessi attributi e appartengono allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”.
7. Fare click su “OK” per spostare e ruotare le entità. Le entità selezionate vengono deselezionate in modo automatico.

Figura 54: Punto di riferimento (4.) e punto finale (5.) per la funzione di spostamento e rotazione.

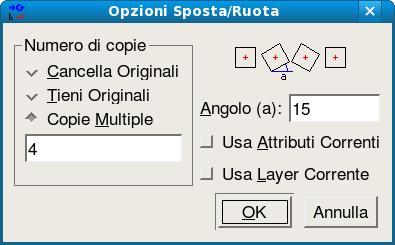

Figura 55: Finestra di dialogo delle opzioni di spostamento e rotazione.

Barra degli strumenti CAD:

Menu:

Modifica - Ruota (2)

Descrizione:

Ruota e contro-ruota entità esistenti. Questo strumento può creare copie singole o multiple di entità esistenti. Può essere utile per ruotare degli oggetti intorno a un centro assoluto senza ruotare gli oggetti stessi.

Procedura:

1. Dopo l'avvio della funzione di rotazione intorno a due centri, la barra degli strumenti CAD mostra le funzioni di selezione. Utilizzare queste funzioni per selezionare le entità da ruotare.
2. Fare click sul pulsante con freccia a destra nella barra degli strumenti CAD per continuare.
3. Specificare il centro di rotazione assoluto attraverso il mouse oppure inserendo le coordinate dalla linea di comando.
4. Specificare il centro di rotazione relativo degli oggetti. Il secondo centro viene ruotato insieme agli oggetti intorno al primo centro (Figura 56).
5. Viene mostrata la finestra di dialogo di Figura 57. Per spostare le entità scegliere “Cancella Originali”, per copiare scegliere “Tieni Originali”. Inoltre è possibile creare un qualunque numero di copie scalate con una sola azione, scegliendo l'opzione “Copie Multiple” e inserendo il numero di copie desiderate nella casella di testo sottostante. Attenzione, “7” crea sette copie e mantiene l'originale – esisteranno in questo caso 8 inserimenti della stessa entità alla fine dell'azione (otto oggetti distribuiti su tutta la circonferenza come nell'esempio). Le copie hanno gli stessi attributi e appartengono allo stesso livello dell'entità originale. Per modificare l'azione predefinita, selezionare “Usa Attributi Correnti” o “Usa Layer Corrente”
6. Fare click su “OK” per ruotare le entità. Le entità selezionate vengono deselezionate in modo automatico.

Figura 56: Rotazione intorno a due centri, un centro assoluto (3.) e un centro relativo (4.).

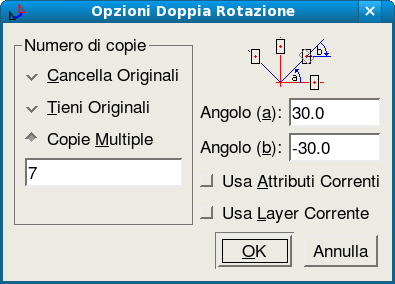

Figura 57: Finestra di dialogo delle opzioni di doppia rotazione.

Barra degli strumenti CAD:

Menu:

Modifica - Raccorda

Descrizione:

Accorcia o estende una linea o un arco per raccordarla con un altra entità (Figura 58).

Figura 58: Con lo strumento per raccordare, la linea a sinistra può essere facilmente regolata alla giusta lunghezza per terminare all'inizio dell'arco.

Barra degli strumenti CAD:

Menu:

Modifica - Doppio Raccordo

Descrizione:

Accorcia o estende due entità linee o archi in una sola volta, per farle terminare nel loro punto di intersezione (Figura 59).

Figura 59: Con il secondo strumento per raccordare, la linea e l'arco possono essere regolate per costruire un vertice con una sola azione.

Barra degli strumenti CAD:

Menu:

Modifica - Allunga

Barra delle opzioni strumento:

Descrizione:

Il comando “allunga“ può essere utilizzato sia per allungare che per accorciare linee o archi di un determinato valore senza l'utilizzo di determinate entità di riferimento.

Figura 60: Lo strumento di allungamento permette di modificare la lunghezza delle entità di una quantità esatta.

Procedura:

1. Inserire nella barra delle opzioni strumento la quantità dell'allungamento desiderato. Un valore positivo allunga le entità, mentre un valore negativo le accorcia. Per esempio, il valore “5” provoca un allungamento dell'entità selezionata di 5 unità.
2. Selezionare l'entità da allungare o accorciare in un qualunque punto vicino all'estremo da modificare.
3. Fare click due volte con il tasto destro o premere “Esc” due volte per terminare l'azione.

Barra degli strumenti CAD:

Menu:

Modifica - Stira

Descrizione:

Stira i contorni. Questa azione può anche essere descritta come uno spostamento di tutti i punti estremi che si trovano all'interno di una determinata finestra.

Figura 61: La funzione di stiramento consente di allungare o accorciare costruzioni complesse in modo semplice.

Procedura:

1. Impostare il primo angolo della finestra di stiramento.
2. Impostare il secondo angolo della finestra di stiramento.
3. Definire il punto di riferimento per la traslazione utilizzando il mouse o inserendo le coordinate dalla linea di comando.
4. Definire il punto finale della traslazione.

Barra degli strumenti CAD:

Menu:

Modifica - Smussa

Barra delle opzioni strumento:

Descrizione:

Smussa un angolo definito da due entità. A scelta, le entità possono essere regolate in modo automatico in funzione della forma del raccordo.

Figura 62: Lo strumento per eseguire gli smussi con la funzione di raccordo attivata.

Procedura:

1. Impostare la geometria dello smusso nella barra delle opzioni strumento. La dicitura “Lunghezza 1” indica la distanza che la linea dello smusso avrà dall'intersezione (immaginaria) dei due bordi (10 nell'esempio). La dicitura “Lunghezza 2” indica la stessa distanza dal secondo bordo (20 nell'esempio).
2. Selezionare l'opzione “Raccorda” per raccordare le entità automaticamente. Se l'opzione è disattivata, le due entità restano inalterate.
3. Selezionare la prima entità (linea o arco).
4. Selezionare la seconda entità.

Barra degli strumenti CAD:

Menu:

Modifica - Arrotonda

Barra delle opzioni strumento:

Descrizione:

Arrotonda l'angolo di un contorno. A scelta, le entità di contorno dell'angolo possono essere regolate in modo automatico in funzione dell'arrotondamento.

Figura 63: Lo strumento per arrotondare con la funzione di raccordo attivata.

Procedura:

1. Impostare il raggio del raccordo nella barra delle opzioni strumento.
2. Selezionare l'opzione “Raccorda” per raccordare le entità automaticamente. Se l'opzione è disattivata, le due entità restano inalterate.
3. Selezionare la prima entità (linea o arco).
4. Selezionare la seconda entità.

Barra degli strumenti CAD:

Menu:

Modifica - Divide

Descrizione:

Divide le entità in due entità separate.

Procedura:

1. Selezionare l'entità da dividere.
2. Scegliere il punto di divisione con il mouse. Il punto di divisione coincide spesso con li punto di intersezione con un altra entità. Selezionare la modalità di aggancio alle intersezioni per trovare le intersezioni automaticamente.

Barra degli strumenti CAD:

Menu:

Modifica - Proprietà

Descrizione:

Modifica gli attributi e la geometria delle entità in una finestra di dialogo. In funzione dell'entità da modificare, vengono mostrate diverse finestre di dialogo per la modifica di attributi e della geometria dell'entità.

Procedura:

1. Fare click sull'entità da modificare.
2. Modificare gli attributi o i valori geometrici.
3. Fare click su “OK”.

Barra degli strumenti CAD:

Menu:

Modifica - Attributi

Descrizione:

Modifica gli attributi di un insieme di entità selezionate.

Procedura:

1. Dopo l'avvio della funzione, la barra degli strumenti CAD mostra gli strumenti di selezione. Utilizzate questi strumenti per selezionare le entità per le quali volete modificare gli attributi.
2. Fare click sul pulsante con la freccia a destra nella barra degli strumenti CAD per continuare.
3. Nella finestra di dialogo che viene mostrata, modificare solo gli attributi che devono essere comuni a tutte le entità selezionate. Per esempio, selezionando il colore blu, tutte le entità selezionate diventeranno blu, ma il loro spessore di linea, il loro livello e lo stile di linea restano invariati.

Barra degli strumenti CAD:

Menu:

Modifica - Cancella

Descrizione:

Cancella le entità.

Procedura:

1. Dopo l'avvio dello strumento, la barra degli strumenti CAD mostra gli strumenti di selezione. Utilizzate gli strumenti di selezione per scegliere le entità da cancellare.
2. Fare click sul pulsante con la freccia a destra nella barra degli strumenti CAD per continuare. Le entità selezionate vengono cancellate.

Barra degli strumenti CAD:

Menu:

Modifica - Esplodi

Descrizione:

Converte blocchi, testi, tratteggi e quote nelle loro entità elementari. Le quote vengono divise in linee, frecce e i testi come entità singole. I testi vengono esplosi in linee ed archi. Per dividere tutto nelle entità di base, utilizzare il comando due volte per tutte le entità.

Procedura:

1. Dopo l'avvio dello strumento, la barra degli strumenti CAD mostra gli strumenti di selezione. Utilizzate gli strumenti di selezione per scegliere le entità da esplodere.
2. Fare click sul pulsante con la freccia a destra nella barra degli strumenti CAD per continuare.

Barra degli strumenti CAD:

Menu:

Modifica - Esplodi il testo in singole lettere

Descrizione:

Converte le entità testo in singole entità testo più piccole, ciascuna contenente una lettera del testo originale.

Procedura:

1. Dopo l'avvio dello strumento, la barra degli strumenti CAD mostra gli strumenti di selezione. Utilizzate gli strumenti di selezione per scegliere le entità da esplodere.
2. Fare click sul pulsante con la freccia a destra nella barra degli strumenti CAD per continuare.

Barra degli strumenti CAD:

Menu:

Modifica - Proprietà

Descrizione:

Questa funzione è equivalente a “Modifica – Proprietà” per le entità testo.
