Ebben a QCAD oktatóanyagban megismerkedünk a koordináták alapjaival és azzal, hogyan használhatók a CAD szoftverben.
Bemutatjuk az abszolút és relatív koordináták, valamint a polárkoordináták használatát.
A koordináták minden CAD-rendszer alapvető részét képezik.
A koordináták olyanok, mint az irányok, amelyek pontosan meghatározzák, hogy a rajzon hol helyezkedik el egy pozíció.
A koordináták két számból, az [X]-ből és az [Y]-ból állnak.

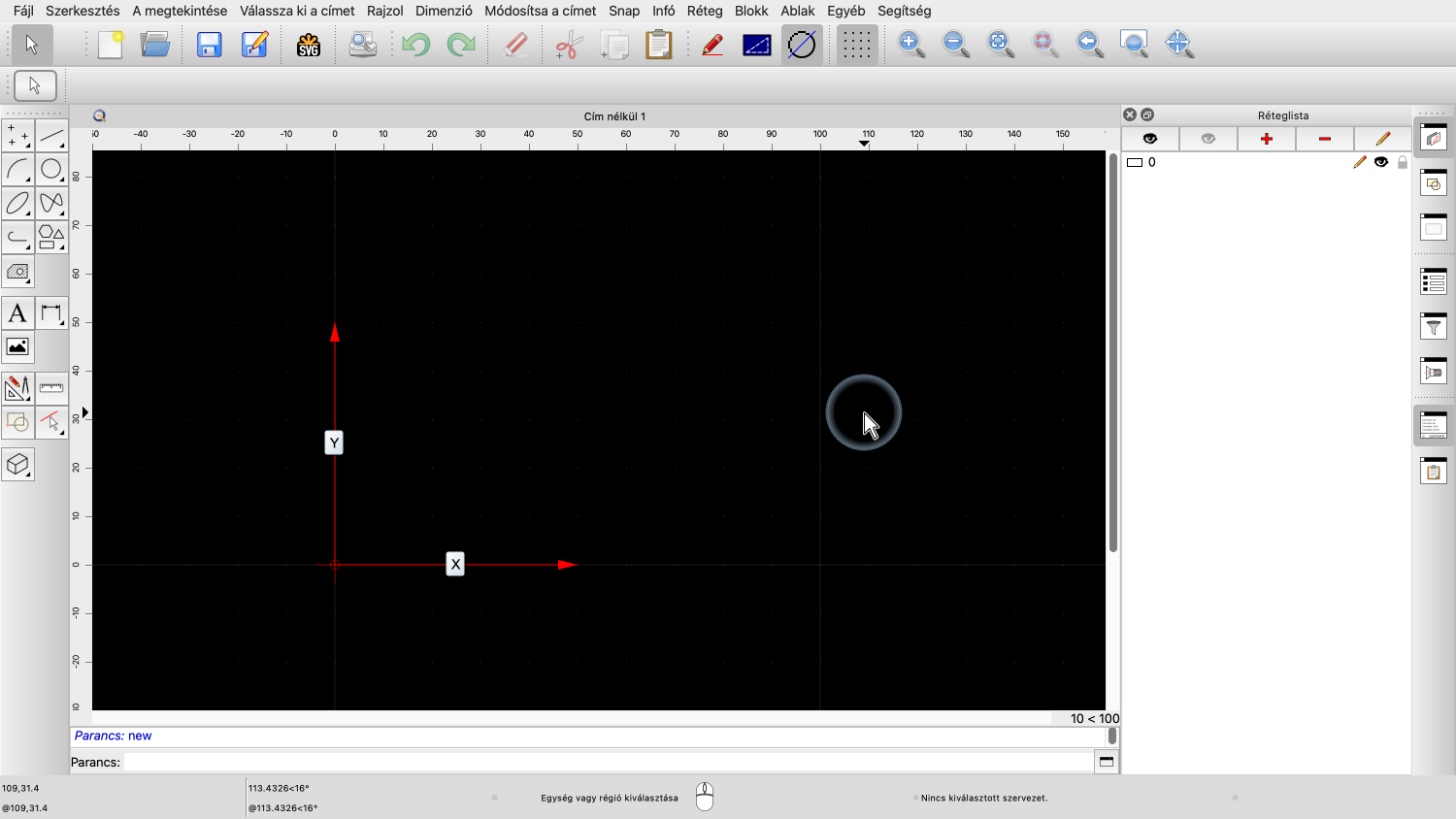

az [X] a vízszintes tengelyre, az [Y] pedig a függőleges tengelyre utal.
Minden egyes koordinátakészlet egy pontos pozíciót jelöl ki a rajzban.
Egy pozíció koordinátái a rajz origójától [X] és [Y] irányban mért távolságokból állnak.

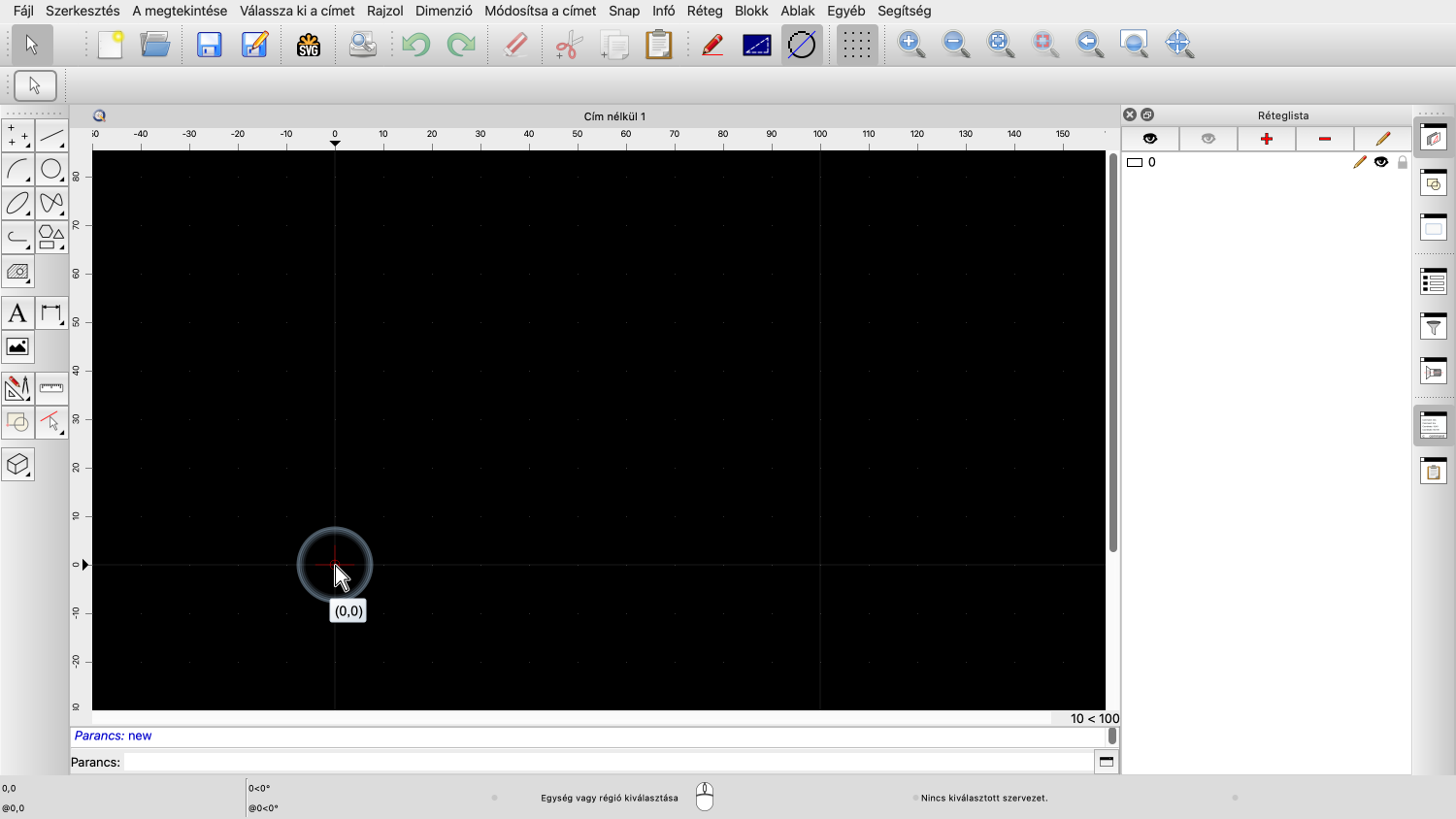

A rajzolás origóját a rajzablakban a piros célkereszt jelzi.
A rajzolási origó koordinátái (0,0).

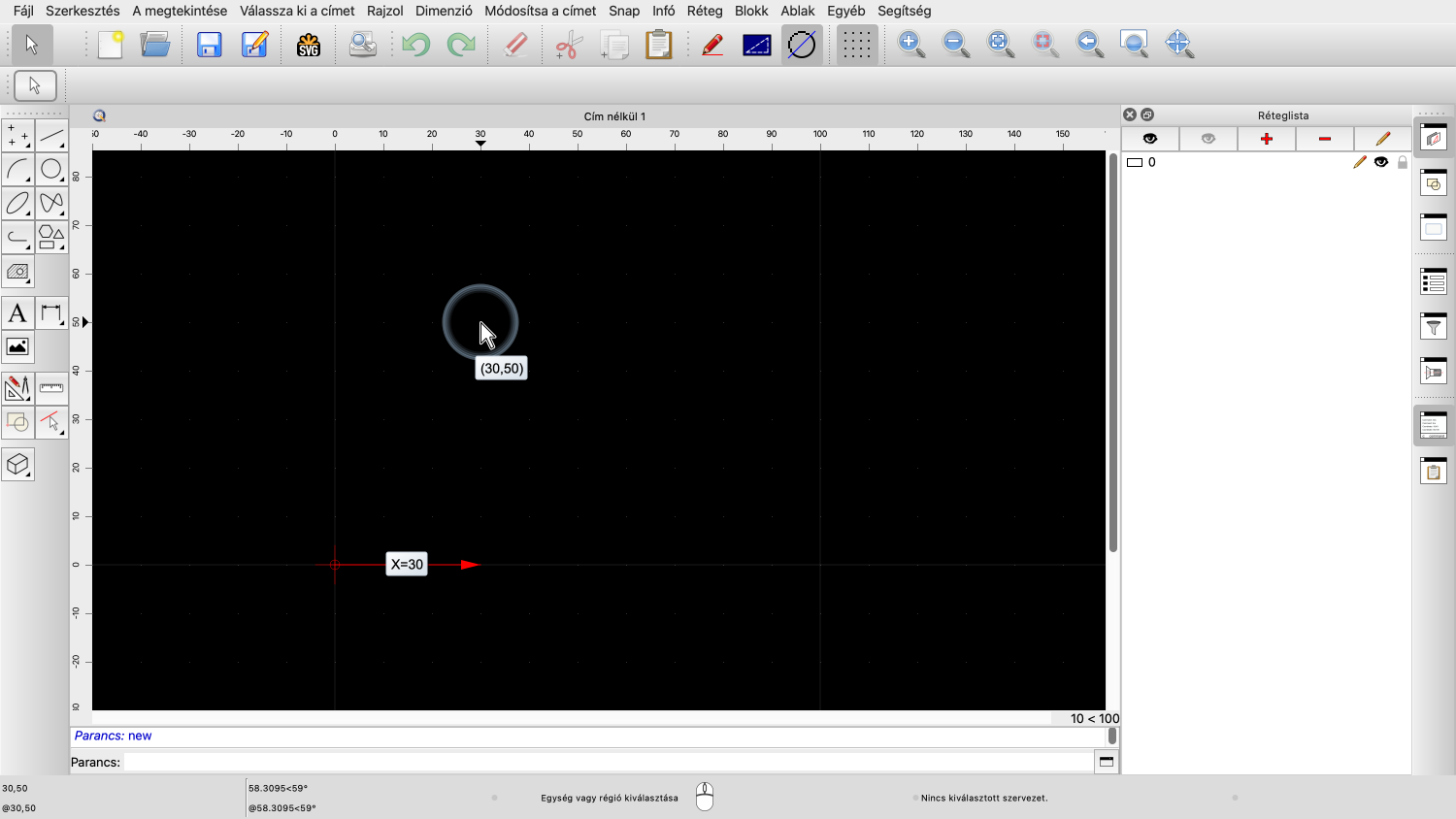

Most az egérmutatót a (30,50) koordinátákra mozgatjuk.
Az [X] tengely irányában az origótól az egérmutatóig mért távolság 30 rajzolási egység.
Az [Y] tengely mentén az origótól mért távolság 50.
Az egérmutató aktuális pozíciójának koordinátáit is láthatjuk a bal alsó sávban lévő állapotsorban.
A rajzterület tetején és bal oldalán lévő vonalzó koordinátákat is mutat.
Most a vonal eszközt fogjuk használni, hogy bemutassuk, hogyan adhatunk meg koordinátákat.
A vonalunkat a rácshálóhoz illesztés segítségével kezdjük.
Ahelyett, hogy egy másik pontra kattintanánk a rajzban a vonal végpontjának meghatározásához a végpont koordinátáit akarjuk megadni.
Ehhez a bal oldali eszköztáron a koordináták gombra kattintunk.
Most már megadhatjuk a használni kívánt koordinátákat a felső lehetőségek eszköztárban.
A QCAD azonnal megjeleníti a rajzterületre beírt koordinátákat.
Így bármely megadott koordinátapárhoz húzhatunk egy vonalat.
Az abszolút koordináták helyett relatív koordinátákat is használhatunk a megfelelő lehetőség bejelölésével.
A relatív koordináták az abszolút rajzolási origó helyett a relatív nullpontra vonatkoznak.
Jelenleg a relatív nullpont a vonal kezdőpontjánál van, amit a kis piros kör jelez.
A QCAD automatikusan áthelyezi a relatív nullpontot a rajzban utoljára használt pozícióba.
Az általunk megadott koordináták most hozzáadódnak a relatív nullpont helyzetéhez.
A relatív koordináták megadásával megadhatjuk a QCAD-nek a vonalunk kívánt méreteit [X] és [Y] irányban.
Az általunk megadott koordináták alkalmazásához egyszerűen nyomjuk meg az enter billentyűt, vagy kattintsunk a zöld pipa gombra a lehetőségek eszköztáron.
A vonal most hozzá lett adva a rajzhoz, mintha pontosan arra a pozícióra kattintottunk volna a rajzban.
Figyeljük meg, hogy a relatív nullpont automatikusan a vonal végpontjába került, így közvetlenül megadhatunk egy másik relatív koordinátát a következő vonalszakaszhoz.
Ehhez a példához egy átlós vonalszakaszt adunk hozzá a 20 és -20 relatív koordinátákkal.
Ha végeztünk a koordináták megadásával, választhatunk egy másik illesztési módot, vagy az egér jobb gombjára kattintva vagy az Escape billentyűt megnyomva befejezhetjük az eszközt, amellyel éppen dolgozunk.
Az eddig használt koordinátákat kartéziánus koordinátáknak nevezzük.
A kartéziánus koordináták az [X] és [Y] tengelyen alapulnak.
A kartéziánus koordináták helyett megadhatjuk a polárkoordinátákat is.
A polárkoordináták egy ponttól mért távolságon és a távolság mérésének szögén alapulnak.
Újabb vonalat indítunk a rácshoz illesztés segítségével.
A bal oldali eszköztáron a polárkoordináták gombra kattintunk.
Az [X] és [Y] érték helyett a QCAD most a távolság (vagy sugár) és a szög megadására kérdez rá a lehetőségek eszköztáron.
Adjunk meg például egy 50-es sugarat és egy 30 fokos szöget.
Ez egy olyan helyre mutat, amely a rajz origójától 50 egységre van 30 fokos szögben.
Ha a relatív koordinátákat is aktiváljuk, akkor egy 50 egység hosszú, 30 fokos szögben húzott egyenest rajzolhatunk.
A szögeket mindig az óramutató járásával ellentétes irányban mérjük a 3 órai pozíciótól.
Nem ez az egyetlen módja annak, hogyan adhatjuk meg a koordinátákat, vagy hogyan hozhatunk létre adott hosszúságú és szögű egyeneseket.
Az alternatív módszerekkel egy másik oktatóanyagban fogunk foglalkozni.
Most már ismernie kell a koordináták alapszintű alkalmazását a CAD kontextusában.
Mindenképpen gyakorolja ezt a saját telepítésével.
