Bonjour
Je n'arrive pas à dessiner des fleches
Faut il definir des objets fleches ou existe-t-il une fonction "fleche" ?
QCAD 3.30.1.0 - Windows11
Dessiner des flexches
Forum rules
Indiquez toujours votre système d'exploitation et votre version de QCAD.
Joignez les fichiers de dessin et les captures d'écran.
Postez une question par sujet.
Indiquez toujours votre système d'exploitation et votre version de QCAD.
Joignez les fichiers de dessin et les captures d'écran.
Postez une question par sujet.
-
CVH
- Premier Member
- Posts: 4874
- Joined: Wed Sep 27, 2017 4:17 pm
Re: Dessiner des flexches
En CAO, il n'y a pas de terminateurs de ligne.
Une flèche est alors une collection de 3-4 segments de ligne (a, b).
Nous pouvons fermer la pointe de flèche (b, c) et le triangle peut être une polyligne.
Nous pouvons remplir la pointe fermée (d) avec une hachure pleine et nous pourrions même alors supprimer les segments ou la polyligne.
L'exemple (e) est spécial car il utilise un solide avec 3 points.
Nous ne pouvons pas dessiner cela en utilisant QCAD ...
... Mais nous pouvons le générer comme l'explosion d'une dimension, supprimer tout autre chose que la pointe de flèche.
Il peut être modifié avec n'importe quel outil et moulé en faisant glisser ses points de référence.
On pourrait stocker une pointe de flèche dans un bloc et insérer une référence de bloc pour chaque flèche.
Salutations,
CVH

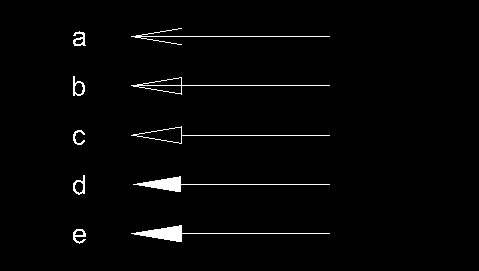

Une flèche est alors une collection de 3-4 segments de ligne (a, b).
Nous pouvons fermer la pointe de flèche (b, c) et le triangle peut être une polyligne.
Nous pouvons remplir la pointe fermée (d) avec une hachure pleine et nous pourrions même alors supprimer les segments ou la polyligne.
- Arrows.png (1.58 KiB) Viewed 43191 times
L'exemple (e) est spécial car il utilise un solide avec 3 points.
Nous ne pouvons pas dessiner cela en utilisant QCAD ...
... Mais nous pouvons le générer comme l'explosion d'une dimension, supprimer tout autre chose que la pointe de flèche.
Il peut être modifié avec n'importe quel outil et moulé en faisant glisser ses points de référence.
On pourrait stocker une pointe de flèche dans un bloc et insérer une référence de bloc pour chaque flèche.
Salutations,
CVH
-
andrew
- Site Admin
- Posts: 8766
- Joined: Fri Mar 30, 2007 6:07 am
Re: Dessiner des flexches
Vous pouvez dessiner des flèches en utilisant la fonction de repère de QCAD :
https://qcad.org/doc/qcad/latest/refere ... doc/Leader
https://qcad.org/doc/qcad/latest/refere ... doc/Leader
-
CVH
- Premier Member
- Posts: 4874
- Joined: Wed Sep 27, 2017 4:17 pm
Re: Dessiner des flexches
Un point de repère oui,
- Lorsque le (premier) segment de ligne est plus long que 2 fois la taille de la flèche.
- Lorsque l'inclusion d'une pointe de flèche est définie sur 'Oui'.
- Avec un angle de pointe fixe de 18,9076° (3:1 ratio, DIN406, not ISO)
Salutations,
CVH
- Lorsque le (premier) segment de ligne est plus long que 2 fois la taille de la flèche.
- Lorsque l'inclusion d'une pointe de flèche est définie sur 'Oui'.
- Avec un angle de pointe fixe de 18,9076° (3:1 ratio, DIN406, not ISO)
Salutations,
CVH
