这一章列出所有的对象捕捉模式，能被激活来支持参考点的定位和坐标的确定。

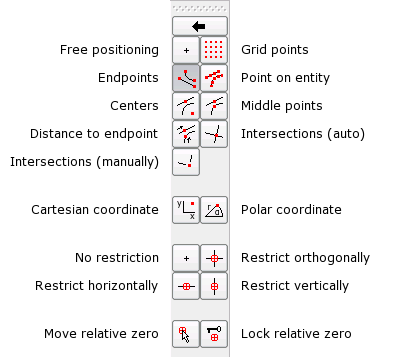

对于在 QCad 中的大多数设计和编辑步骤来说确定参考点、起点、端点、 中心或其它重要的点的坐标很重要。 捕捉功能使我们能够确定由现存的对象定义的精确位置。 当捕捉功能能被打开时，工具栏自动显示了这些功能(图 19)。
图
19: 对象捕捉工具栏
CAD 工具栏:
菜单:
捕捉 - 自由
快捷键:
os
指令:
free, fre
说明:
允许用鼠标自由定位。注意，在 CAD 系统中这几乎不是用来确定座标的正确途径。
CAD 工具栏:
菜单:
捕捉 - 栅格
快捷键:
sg
指令:
grid, gri
说明:
捕捉栅格点
CAD 工具栏:
菜单:
捕捉 - 终点
快捷键:
se
指令:
endpoint, end
说明:
捕捉线、弧和点的端点。(图 20)
图
20: 可被这个工具捕捉的端点
CAD 工具栏:
菜单:
捕捉 - 对象上
快捷键:
sn
指令:
near, nea
说明:
捕捉对象上最近的点。(图 21)
图
21:
“在对象上”捕捉最近的对象上的任意点。
CAD 工具栏:
菜单:
捕捉 - 中心
快捷键:
so
指令:
center, cen
说明:
捕捉圆弧和圆的中心及线的中点。(图 22)
图
22: 可被这个工具捕捉的中心。
CAD 工具栏:
菜单:
捕捉 - 中点
快捷键:
sm
指令:
middle, mid
说明:
捕捉线、圆弧和圆的中点(图 23)。 注意一个圆弧的中点在圆弧上的弧线的中央。
图
23: 被这个工具捕捉的中点。
CAD 工具栏:
菜单:
捕捉 - 到终点的距离
指令:
distance, dist
选项工具栏:
说明:
捕捉到最近的端点有确定距离的点(图 24)。 这个距离可以选项工具栏里调整。
图
24: 可被这个工具捕捉的点
CAD 工具栏:
菜单:
捕捉 - 交叉点
快捷键:
si
指令:
intersection, int
说明:
捕捉两个对象的交叉点(图 25)。
图
25:
这个工具自动捕捉最近的(可见的)交叉点。
CAD 工具栏:
菜单:
捕捉 - 手动交叉点
说明:
因为想要的交叉点不在一个或两个对象上而在其外，有时不运行上述的工具。 第二个工具允许在捕捉交叉点之前确定两个有关的对象， 从而可以捕捉对象外不可见的交叉点。(图 26)
图
26: 用这个工具可捕捉对象外的交叉点
在上述捕捉功能的基础上 QCad 还可以进一步限制被捕捉的坐标。
然后被捕捉的点被移到正交于绝对或相对原点的位置的最近的点上去。

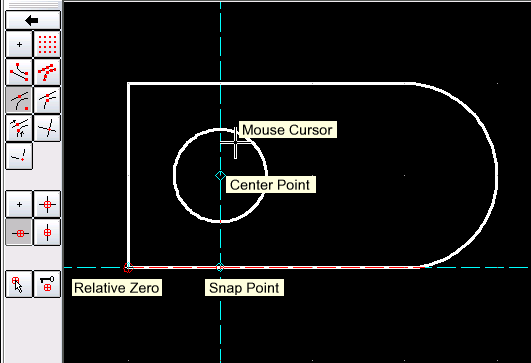

图 27 举出一个如何设置捕捉限制的例子。
“捕捉点”是要确定的点。
在这个例子中，这个与整圆的中心有同样横座标的点在图形的下沿线上。
在这个例子中鼠标指针靠近圆线。因为 QCad
在捕捉模式“捕捉中心”，圆的中心通常就成了要确定的座标。
一个小菱形强调了这个点(中心)。用捕捉限制“水平限制” QCad
改为捕捉位于相对原点同水平线上的点(捕捉点)。
图
27: 捕捉限制将被捕捉位置限制于一条正交于相对原点的假想线上
CAD 工具栏:
菜单:
捕捉 - 没有限制
说明:
关闭所有限制。
CAD 工具栏:
菜单:
捕捉 - 正交限制
说明:
限制在相对原点的正交线上。
CAD 工具栏:
菜单:
捕捉 - 水平限制
说明:
限制在相对原点的水平线上。
CAD 工具栏:
菜单:
捕捉 - 垂直限制
说明:
限制在相对原点的垂直线上。
如同我们所熟悉的，在每个 QCad
图样里都有相对原点。那里放了一个带十字线的小红圈。
相对原点是相对座标的参考点，它是通过命令行输入并有利于捕捉限制。
通常相对原点自动运动。
例如您设计一个线序的时候相对原点总是运动到最后设置的点上。
所以可以简单的相对最后确定每下个点。
有时这不是我们所希望的。
当您想把相对原点一直保持在同一位置，直到您手工移动它，您可以锁定这个位置。
捕捉工具栏提供了两个用于锁定和手工移动相对原点的工具。
CAD 工具栏:
菜单:
捕捉 - 设置相对零点
指令:
relativezero, relz
说明:
将相对原点移动到一个新位置。
CAD 工具栏:
菜单:
捕捉 - 锁定/不锁定相对零点
指令:
lockrelativezero, lrel
说明:
当启动这个开关时，相对原点被固定在当前位置上， 直到它被手工移动。
|
