Tutorial: Lavorare con i livelli

I livelli in QCAD definiscono l’aspetto delle tue entità (colore, tipo di linea e spessore di linea).

Indice



Introduzione

I livelli rappresentano un concetto fondamentale per il CAD. Ogni linea, arco, ecc. disegnata si trova su un livello. I livelli sono parte del tuo disegno e vengono memorizzati con esso, ogni disegno possiede il suo proprio set di livelli. Tutte le entità con lo stesso tipo di funzione nel mondo reale si trovano solitamente sullo stesso livello. Dato che il livello definisce l’aspetto di tutte le entità, solo le entità con le stesse caratteristiche si trovano sullo stesso livello.

Per un disegno meccanico, potresti creare un livello "nascosto" per bordi nascosti (sottile, nero, tratteggiato) o "centro" per linee centrali (sottile, rosso, punteggiato).

Per un disegno architettonico, potresti creare un livello per muri interni, uno per quelli esterni, uno per gli impianti elettrici , ecc.

Passo 1: Visualizzare lista dei livelli

Quando lavori con i livelli, assicurati che la lista dei livelli sia visibile. Se non la visualizzi seleziona menu Vista > Lista livelli.

La lista dei livelli mostra tutti i livelli del disegno in uso. Mostra inoltre quale livello è attivo al momento - ossia su quale livello si sta lavorando. I livelli possono essere aggiunti, cancellati, attivati / non attivati, ecc. nella lista.

Passo 2: Creare un livello

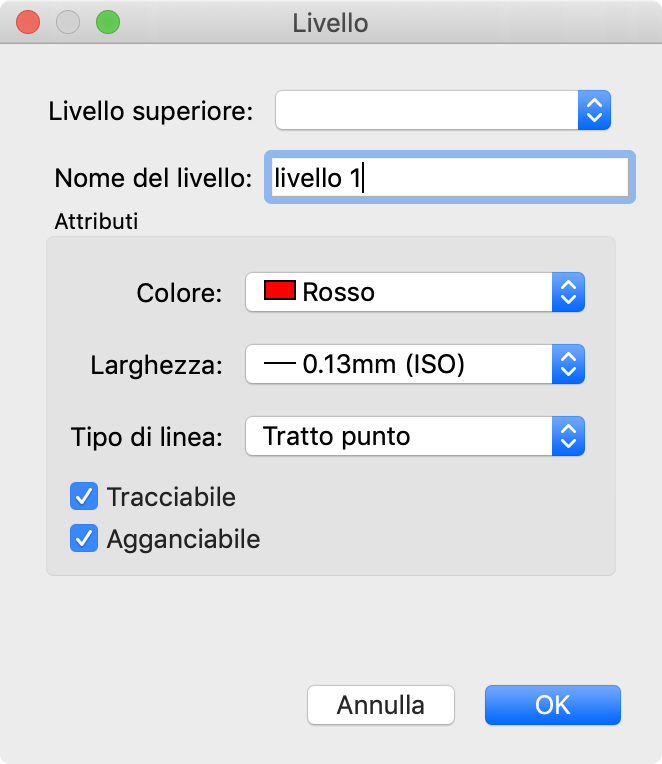

Utilizza uno Livello > Aggiungi livello strumento per creare un nuovo livello. Chiamalo “Livello 1” e attribuisci un colore (rosso), spessore di linea (0.13mm) e tipo di linea (punteggiato):

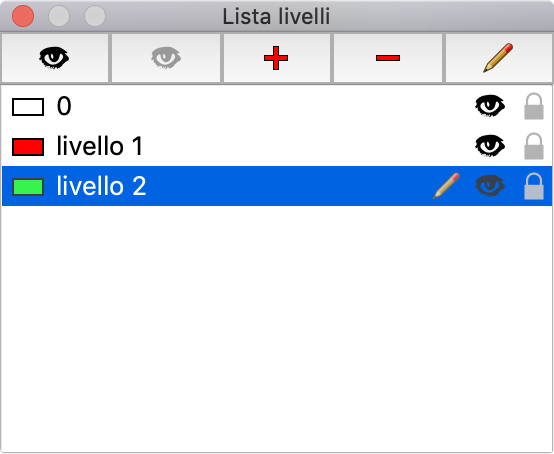

Nello stesso modo, aggiungere un altro livello "Livello 2" con differenti attributi (es. "verde", 0.2mm, Continuo).

Il colore di default e lo spessore di linea per i nuovi livelli e per il livello "0" nei nuovi disegni può essere configurato come Modifica > Applicare preferenze > Livello > Aggiungi livello.

Passo 3: Usare i livelli

La lista dei livelli mostra sempre quale è attivo: quello evidenziato nella lista. Per attivarne uno differente, clicca su di esso nella lista.

Clicca su "Livello 1" e disegna alcune linee. Le linee vengono disegnate in rosso, con gli attributi precedentemente scelti per quel livello.

Clicca su "Livello 2" e disegna altre linee. Vengono disegnate in verde:

Passo 4: Cambiare i livelli

Doppio clic su "Livello 1" nella lista. La finestra livello è di nuovo visibile, stavolta per permetterti di modificare il livello. Puoi cambiare il suo nome o i suoi attributi.

Cambia il colore del livello su "Giallo" e clicca OK.

Come puoi vedere, le linee precedentemente disegnate mentre il “livello 1” era attivo sono gialle ora:

I livelli ti permettono di gestire tutti gli attributi relazionati alle entità in una volta sola.

Passo 5: Nascondere i livelli

Clicca l’icona occhio vicino al "Livello 1". Diventa grigia, ciò significa che ora il livello non è attivo. Tutte le linee che si trovano sul "Livello 1" sono ora nascoste. Fanno ancora parte del tuo disegno e saranno anche salvate. Semplicemente non vengono più mostrate. Questo può essere utile per nascondere alcune informazioni in un disegno (ad esempio impianti elettrici) mentre si lavora con altre parti (ad esempio muri interni).
