QCAD/CAM

Трябва да се внимава при работа с опасни машини. Симулацията не е заместител на внимателната проверка на точността и безопасността на вашите ЦПУ програми. QCAD/CAM или всеки друг софтуер може да прави грешки. Програми, които изглеждат правилни в симулациите, могат да бъдат много опасни за работа на реални машини. Безопасността и коректността на всяка ЦПУ програма при работа на реална машина са единствено отговорност на оператора на ЦПУ машината.

QCAD/CAM се разпространява с надеждата, че ще бъде полезен, но БЕЗ КАКВАТО И ДА Е ГАРАНЦИЯ; дори без подразбиращата се гаранция за ПРОДАВАЕМОСТ или ГОДНОСТ ЗА ОПРЕДЕЛЕНА ЦЕЛ.

Създаване, подготовка и избор на геометрията

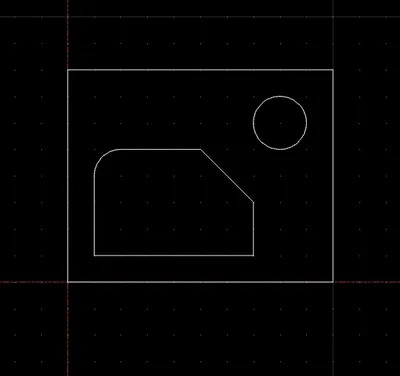

В първата стъпка се създават полилиниите, които представят геометрията, която трябва да бъде изрязана:

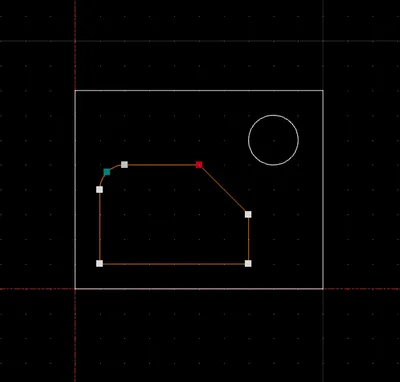

Всички контури трябва да имат подходяща начална точка. Това трябва да е начална точка, в която контурът може да бъде подходен с помощта на вход. За нашия пример това не е така за вътрешния контур (червената референтна точка е началната точка на избраната полилиния):

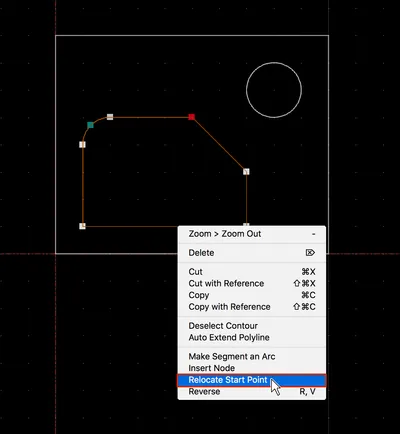

Като щракнете с десния бутон върху контура, началната точка може да бъде зададена на друга позиция:

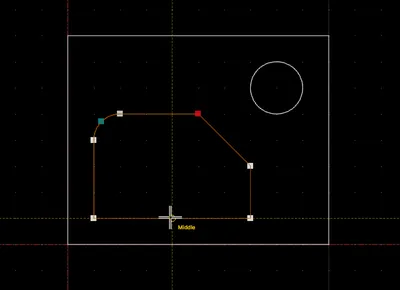

Щракнете върху новата позиция на началната точка. Това може да бъде съществуващ възел или всяка друга точка на полилинията. Тук е избран центърът на долния сегмент:

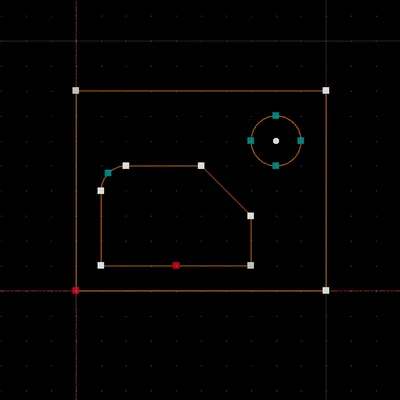

Всички контури вече са готови за обработка. С функцията Избор > Избери всичко всички начални точки на всички контури могат да бъдат осветени (в червено):

Окръжността не е полилиния и може да има начална точка във всяка точка.

Изберете всички контури, които трябва да бъдат обработени със същите параметри за обработка и същия инструмент. В този пример това са всички контури в чертежа.

Избор на конфигурация

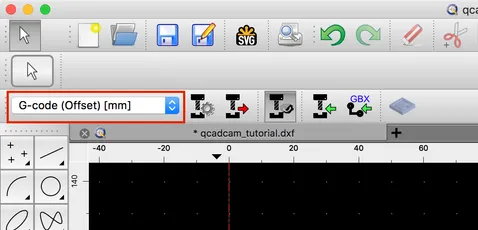

Изберете желаната конфигурация (постпроцесор) горе вляво:

• G-Code (G41/G42) [mm]: Тази конфигурация може да се използва, когато контролерът поддържа командите G41 и G42 за компенсация на радиуса.
• G-Code (Offset) [mm]: Тази конфигурация може да се използва, ако няма налични команди G41/G42 или ако G41/G42 не трябва да се използват. В този случай QCAD/CAM изчислява автоматично пътя на центъра на инструмента въз основа на радиуса на инструмента и извежда съответните координати на отместването.

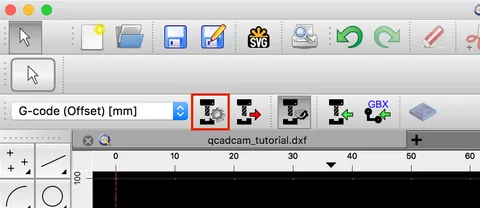

Настройте параметрите на избраната конфигурация (CAM > CAM конфигурация…):

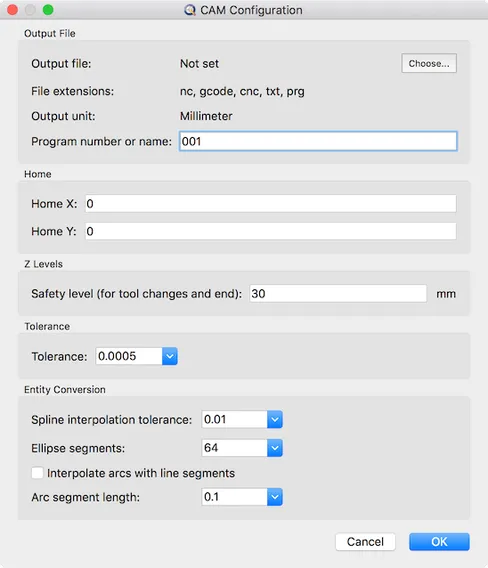

Въведете желаните параметри:

Изходният файл може да бъде зададен тук или по-късно, когато изходът се генерира за първи път. Нивото на безопасност Z се използва в началото и края на програмата, както и преди смяна на инструментите. Сплайните се интерполират като тангенциално свързани дъги в рамките на дадения допуск. Елипсите се интерполират като дъги с дадения брой сегменти (на пълна елипса). Дъгите могат по избор да се интерполират като линии с дадената дължина на сегмента, ако целевият контролер не поддържа кръгови движения.

Създаване на профилен път на инструмента

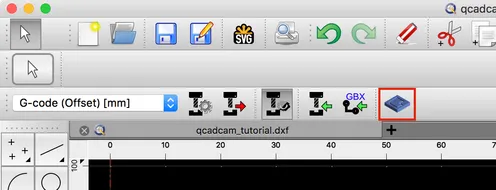

Стартирайте инструмента за създаване на профилен път на инструмента (CAM > Добави профилен път на инструмента):

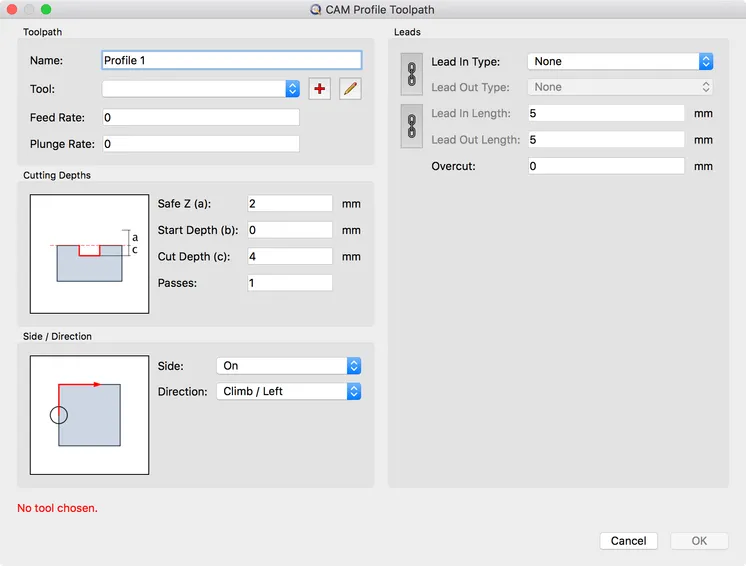

Появява се диалогът с параметри на профилния път на инструмента:

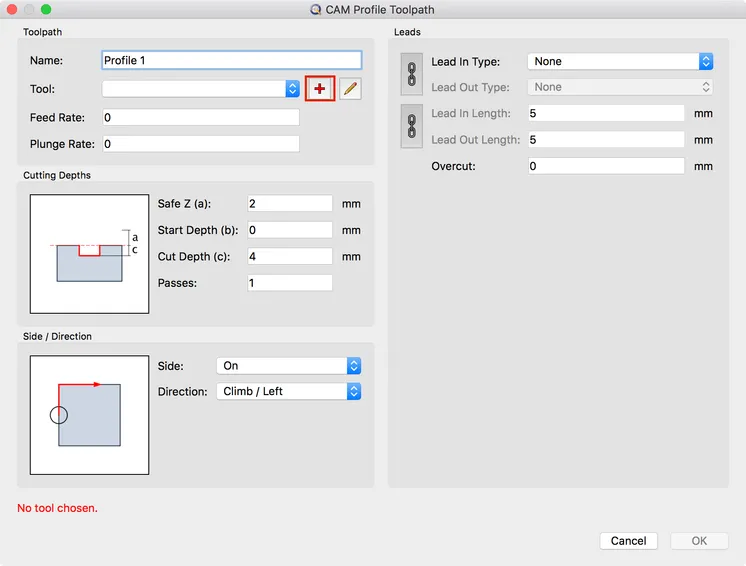

В момента все още няма дефинирани инструменти, така че първо трябва да се добави инструмент, като се щракне върху бутона за добавяне на инструменти:

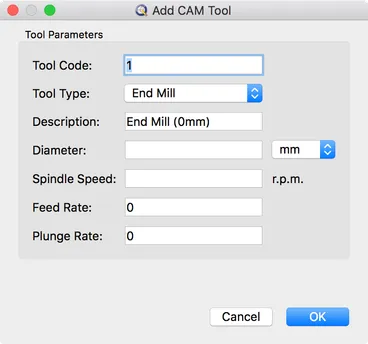

Показва се диалогът за добавяне на новия инструмент:

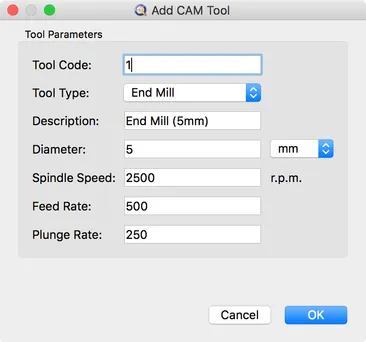

Въведете желаните параметри на инструмента и щракнете върху OK:

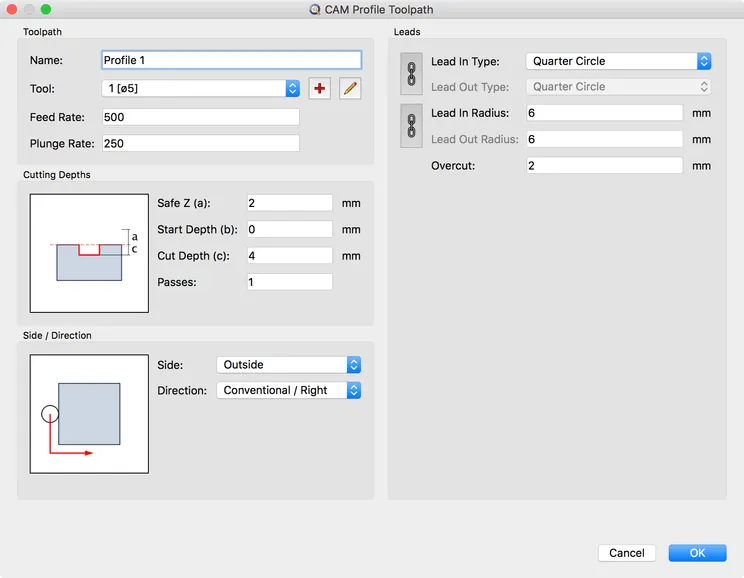

Настройте параметрите за профилния път на инструмента. За контури с компенсация на радиуса (страна: Отвън или Отвътре) трябва да се използва входен път и изходен път. В този пример тези входни/изходни пътища са четвърт окръжности с радиус, който е малко по-голям от диаметъра на инструмента:

Прерязването показва с колко припокриване се използва в началото и края при обработката на контура.

Щракнете върху OK, за да генерирате пътя на инструмента за този профил.

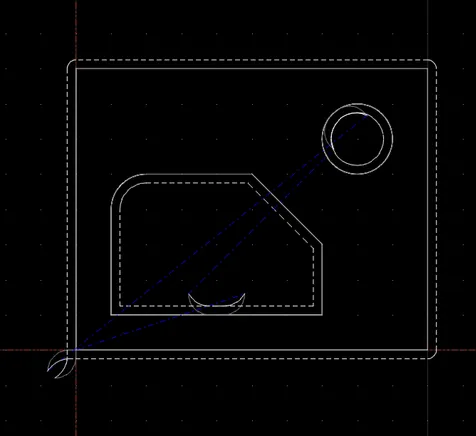

Пътят на инструмента се генерира и се показва съответно:

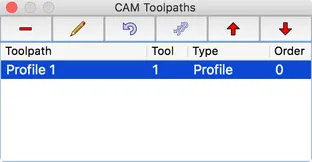

Всички генерирани пътища на инструмента също са изброени в джаджата CAM пътища на инструмента (CAM > Покажи списък с CAM пътища на инструмента):

Когато се генерира G-код, тези пътища на инструмента се обработват в показания ред.

Работа с мостчета

При изрязване на отвори в листов материал, материалът вътре в отвора се разхлабва, когато срязването е почти завършено. Такова разхлабено парче материал може да се придвижи във фрезата и да се повреди в процеса. Мостчетата са малки връзки между изрязана форма и заобикалящия я материал, които държат парчето на място, докато го изрязвате. Мостчетата обикновено са много малки, така че парчето може лесно да бъде счупено или изрязано от листовия материал след завършване на пътя на инструмента. За сигурно задържане на парчето на място обикновено се използват три или повече мостчета.

• Създайте отделен слой за мостчетата, които искате да вмъкнете (напр. слой „tab” с отличителен цвят).
• Щракнете върху менюто CAM > Добави мостче, за да вмъкнете мостчета.
• Въведете дължината и дебелината на мостчето в лентата с опции. Дължината на мостчето е общата дължина на моста, който остава на място. Дебелината е височината на мостчето, измерена от максималната дълбочина на рязане на пътя на инструмента.

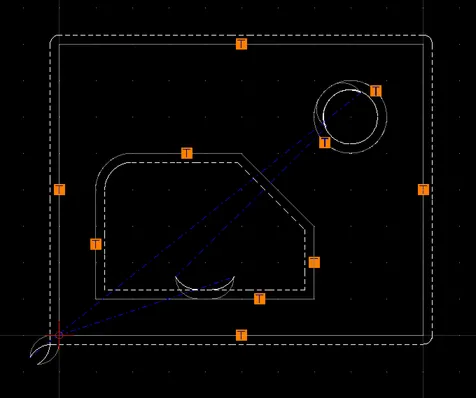

• Позиционирайте мостчето върху контура. Обърнете внимание, че мостчето винаги се поставя върху първоначално начертания контур, дори ако се използва компенсация на фрезата:

Мостчетата се показват като малки квадратчета с T вътре.

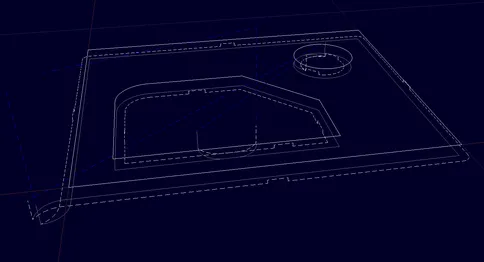

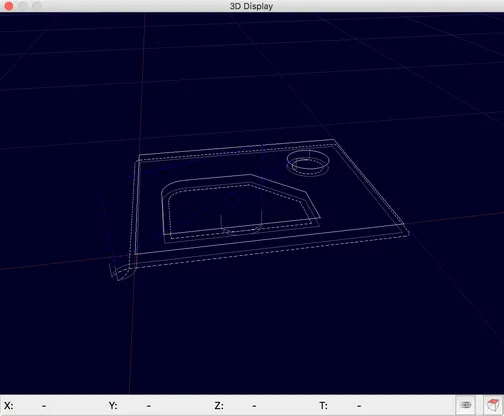

Ефектът, който мостчетата имат върху пътя на инструмента, най-добре може да се наблюдава в изгледа за 3D симулация (вижте също Симулация по-долу):

Показване / скриване на CAM изхода

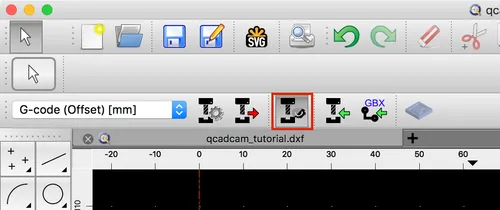

Пътищата на инструмента могат да бъдат показани или скрити с бутона или менюто CAM > Покажи пътища на инструмента:

Тази функция превключва видимостта на слоя CAM, слоят, върху който се генерират всички пътища на инструмента.

Симулация

Генерираните пътища на инструмента могат да бъдат симулирани с помощта на джаджите за симулация (CAM > Покажи панел за симулация):

3D движенията понякога могат да се наблюдават по-добре с помощта на 3D изгледа (CAM > Покажи 3D изглед за симулация):

Генериране на G-код

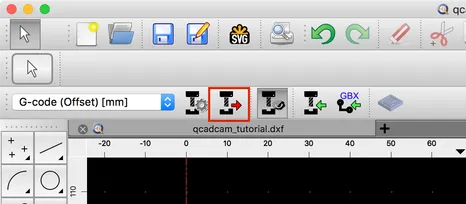

Ако симулацията изглежда задоволителна, съответният G-код може да бъде генериран с помощта на CAM > CAM експорт:

Когато генерирате G-код за първи път, ще бъдете подканени за име на файл за изходния файл. Всички бъдещи експорти ще презапишат този файл без предупреждение! Изходният файл може да бъде променен по всяко време в конфигурацията CAM > CAM конфигурация….

Настройване на геометрията

Ако геометрията се коригира, има два начина за актуализиране на пътищата на инструмента, които са били генерирани от старата геометрия.

Регенериране на пътища на инструмента

Ако полилиния се е променила, пътищата на инструмента могат лесно да бъдат регенерирани с помощта на CAM > Регенерирай всички пътища на инструмента:

Регенериране на път на инструмента от избор

За да добавите нови обекти към съществуващ път на инструмента или да базирате съществуващ път на инструмента на нови обекти, пътят на инструмента може да бъде регенериран въз основа на текущия избор.

• Щракнете върху пътя на инструмента от списъка с пътища на инструмента.
• Изберете обектите за използване в графичния изглед.

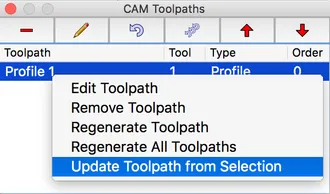

• Щракнете с десния бутон върху пътя на инструмента в списъка с пътища на инструмента и изберете Актуализирай пътя на инструмента от избора:
