Morph

Værktøjslinje/ikon:

Add-on:

QCAD Professional

Menu:

Tegne > Polyline > Morph

Genvej:

O, M

Kommandoer:

polylinemorph | om

Beskrivelse

Med dette værktøj kan du foretage en morphing mellem to polylinjer. Der oprettes et antal nye mellemliggende polylinjer. Hver mellemliggende polylinje er en blanding af de to valgte polylinjer. Med hvert trin i morphing-operationen ændres den første polylinjes position og form til at ligne den anden polylinje mere.

Anvendelse

1. Forbered de to polylinjer.
   Normalt skal de to polylinjer have samme retning eller orientering. For lukkede polylinjer vil du typisk ønske, at startpunktet skal være justeret, så der ikke sker nogen rotation under morphing. Mere komplekse polylinjer kan deles ved skarpe hjørner for at bevare disse hjørners position under hele morphingprocessen.
2. Start dette værktøj.
3. Indtast antallet af ønskede trin i værktøjslinjen med indstillinger.
4. Vælg den ønskede lempelsesfunktion i værktøjslinjen med indstillinger. Den normale lempelsesfunktion er “linear”, som interpolerer lineært mellem de to polylinjer. Easing-funktioner kan bruges til at skabe forskellige ujævne typer af interpolationer.
   Hvis du f.eks. vil starte morphing ved den første polylinje, først langsomt fremad mod den anden polylinje og derefter accelerere mod den anden polylinje i en kvadratisk funktion, skal du vælge “in quadratic” (i kvadratisk).
5. Klik på den første polylinje. Du kan også vælge en linje, en bue, en cirkel, en ellipse eller en spline.
6. Klik på den anden polylinje.
7. Det indtastede antal mellemliggende polylinjer oprettes.

Eksempel:

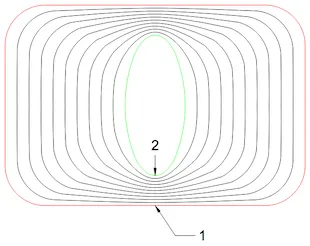

I dette eksempel bliver det afrundede rektangel omdannet til ellipse i ni trin. Begge figurer konverteres først til polylinjer (ellipsen eksploderes til en polylinje med buesegmenter). Startpunktet for det afrundede rektangel sættes til at være i det nederste centrum (1). Startpunktet for ellipsen sættes på dens nederste centrum (2). Begge polylinjer er lavet mod uret
