Ortografska projekcija (cilindrična)

Alatna traka / Ikona:

Dodatak:

QCAD Professional

Izbornik:

Izmjena > Projekcija > Ortografska projekcija (cilindrična)

Prečac:

P, R

Naredbe:

orthocylindrical | orthocyl | pr

Opis

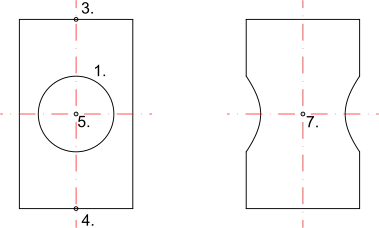

Stvara ortografsku projekciju odabranih entiteta na cilindričnu površinu. To se obično upotrebljava za stvaranje ruba bušenja u bočnom prikazu cilindra kako je prikazano na slici u nastavku desno.

Upotreba

1. Odaberite entitete koje želite projicirati. U primjeru u nastavku to je krug s lijeve strane.
2. Pokrenite ovaj alat.
3. Kliknite početnu točku neprojicirane osi cilindra. U primjeru u nastavku to je na gornjem središtu cilindra s lijeve strane.
4. Kliknite završnu točku osi cilindra.
5. Kliknite referentnu točku. Referentna točka u odabiru upotrijebit će se za postavljanje projiciranih entiteta u bočni prikaz.
6. Prilagodite parametre u alatnoj traci opcija po želji.
   Promjer cilindra jest promjer cilindričnog oblika na koji projiciramo.
   Rotacija cilindra jest rotacija projiciranih entiteta oko osi cilindra. Obično 90 ili -90 stupnjeva.
   Budući da dobiveni oblici vjerojatno nisu ni linije ni lukovi, projicirani entiteti rastavljaju se na polilinije s malim segmentima. Upotrijebljenu duljinu segmenta možete prilagoditi u alatnoj traci opcija.
   Opcija obrezivanja može se omogućiti za automatsko skrivanje dijela projiciranog oblika koji bi ležao iza ravnine X/Y.
7. Kliknite ciljnu točku za pozicioniranje projekcije.
