Opětovné použití pozic výkresu

Úvod

Existují situace, kdy je třeba použít existující pozice výkresu jako základ pro novou operaci. Pozice mohou být například definovány jako body nebo jiné entity na těchto pozicích. Pozice nemají žádný pravidelný tvar ani vzor, ale jsou to libovolné souřadnice, například změřené z existující situace.

Příklad

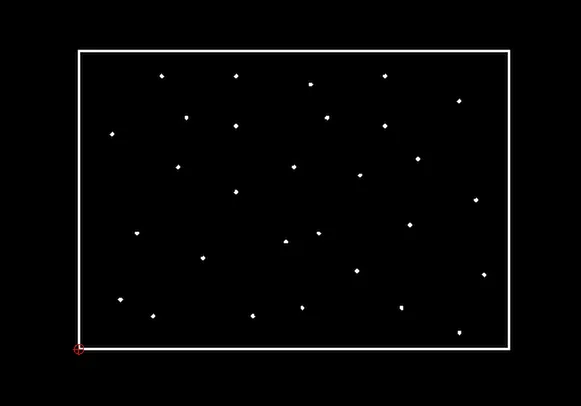

Pro účely tohoto příkladu předpokládejme, že zde zobrazené body jsou takové pozice a že chceme ke každému bodu přidat jedinečné číslo.

V tomto příkladu přidáme na každou pozici bodu textovou popisku s čítačem. Mohli bychom však také přidat kolem každého bodu kružnici nebo na každé místo bodu vložit obsah schránky.

Namísto klikání na každý bod jednotlivě může QCAD tyto pozice zaznamenat (uložit) a poté je přehrát nebo znovu použít pro jiný nástroj. Může to být jakýkoli nástroj, který očekává jako vstup souřadnice, například nástroj pro kreslení bodů, čar nebo kružnic se zadaným poloměrem, vkládání obsahu schránky, přidávání textu, vkládání bloku atd.

Krok 1: Výběr pozic

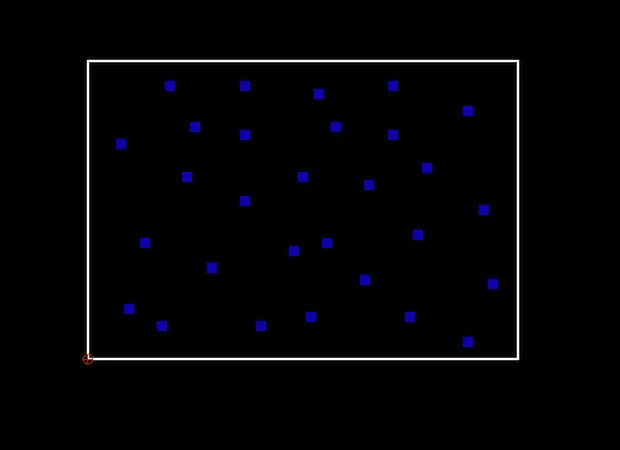

Nejprve vyberte všechny entity, které definují pozice, se kterými chcete pracovat. Zde vybereme body.

Krok 2: Uložení pozic

Zvolte Různé > Informace > Uložit pozice pro uložení pozic vybraných entit. Pozice se ukládají v pořadí výkresu / zobrazení.

U bodů se ukládá souřadnice bodu. U čar počáteční bod každé čáry. U lomených čar každý vrchol. U splinů každý bod proložení nebo řídicí bod.

Krok 3: Spuštění nástroje pro použití pozic

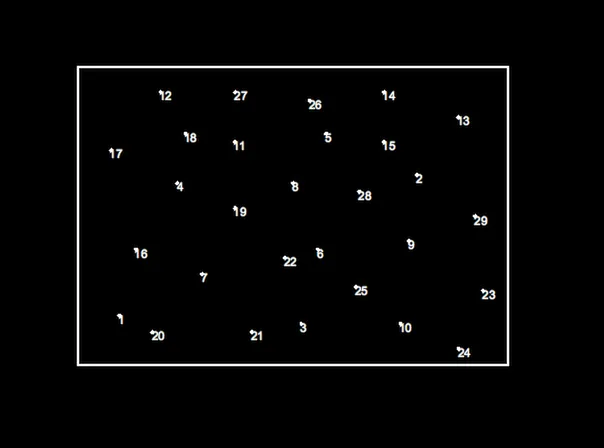

Dále spusťte nástroj, pro který chcete pozice použít. V tomto příkladu přidáme čítač ke každému bodu v pořadí výkresu pomocí Různé > Kreslení > Čítač.

Krok 4: Použití uložených pozic

Namísto klikání na každý bod nyní jednoduše zvolíme Různé > Informace > Použít pozice a QCAD za nás “klikne” na každou uloženou pozici.

Další příklady použití

• Refaktorizace výkresů s mnoha opakovanými volnými vzory entit na použití odkazů bloků. Například nahrazení všech identických kružnic odkazem bloku obsahujícího kružnici. Všechny kružnice pak lze změnit najednou změnou tohoto bloku.
• Vkládání entit na každý vrchol lomené čáry.
• Kreslení bodové entity v každém řídicím bodě splinu.
• Přidávání čítačů k entitám / vrcholům.
• Vytváření lomených čar na základě bodů nebo středů kružnic.
• Nahrazování bodů kružnicemi.
