Tisk

Krok 1: Před tiskem

Kreslení 1:1

Výkresy se v CAD systému téměř vždy kreslí ve skutečné velikosti (1:1). Pokud tomu tak u vašeho výkresu není, možná budete chtít toto před pokračováním opravit. V případě potřeby můžete svůj výkres zvětšit či zmenšit libovolným faktorem pomocí nástroje Změnit > Měřítko.

Rámečky výkresu, textové popisky, kóty

Pokud má váš výkres rámeček nebo záhlaví, místo měřítka výkresu upravte měřítko rámečku nebo záhlaví. Například pokud má být výkres vytištěn v měřítku 1:5 (faktor 0,2 nebo pětkrát menší než skutečná velikost), upravte měřítko rámečku výkresu nebo záhlaví výkresu s faktorem 5, tj. vložte jej pětkrát větší, než jak jej chcete vytisknout. Stejné měřítko by mělo být použito na textové popisky a vlastnosti kót (šipky kót, popisky, mezery atd.).

Případně můžete použít bloky rozvržení a výřezy k vytvoření rozvržení rámečku výkresu a výkresu, jak je popsáno v Návod: Bloky rozvržení a výřezy.

Předvolby výkresu

• Otevřete soubor DXF/DWG, který chcete vytisknout.
• Úpravy > Předvolby výkresu (NIKOLI Předvolby aplikace)

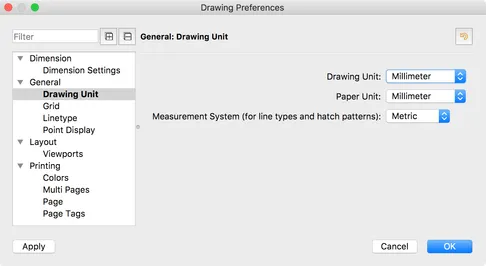

• Zkontrolujte a upravte kreslicí jednotku a jednotku papíru v Obecné > Kreslicí jednotka:

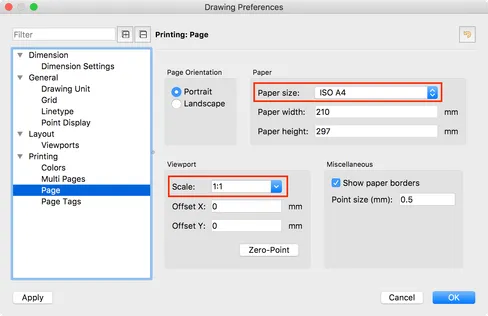

• Zkontrolujte a upravte Tisk > Stránka > Velikost papíru a Měřítko (pokud je známé):

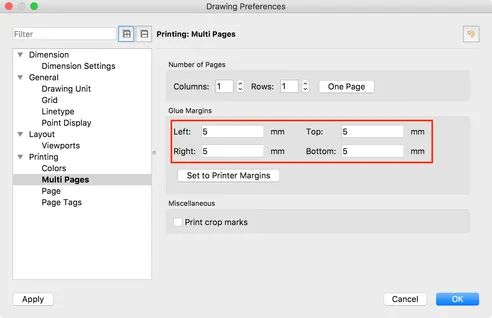

• Zkontrolujte a upravte Tisk > Více stránek > Okraje pro slepení. Tyto okraje se používají jako překrytí při tisku na více stránek, ale ovlivňují také nástroje pro automatické přizpůsobení nebo vycentrování výkresu na papíru:
• Na stejné stránce dialogu můžete také upravit počet sloupců a řádků, které se mají použít při tisku na více stránek.

Krok 2: Náhled tisku

Zvolte Soubor > Náhled tisku pro přepnutí do režimu náhledu tisku.

Úprava měřítka

• Pokud je požadované měřítko pro tisk známé (např. 1:2, 1:10, 2:1, 200:1 atd.), upravte měřítko na přesné, požadované měřítko (2:1 v tomto příkladu) [1]. Pokud požadované měřítko vašeho výkresu není známé nebo je nepodstatné, klikněte na tlačítko pro přizpůsobení měřítka výkresu zvolenému papíru [3].
• Volitelně upravte polohu papíru pomocí nástroje Přesunout pozici papíru [2] nebo použijte tlačítko pro vycentrování výkresu na zvoleném papíru (papírech) [4].
• Chcete-li tisknout černobíle nebo ve stupních šedi, klikněte na příslušnou ikonu v panelu nástrojů s možnostmi:

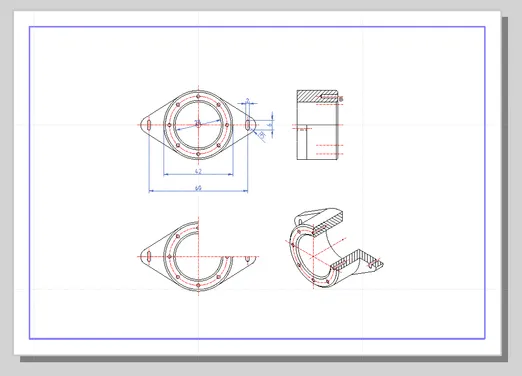

• Váš výkres by měl být zobrazen na bílém papíru, jak je znázorněno zde:

Pokud je váš výkres zobrazen na šedém pozadí, zkontrolujte prosím znovu nastavení papíru a měřítka. Pokud fialový obdélník protíná váš výkres, zkontrolujte prosím okraje pro slepení v předvolbách výkresu.

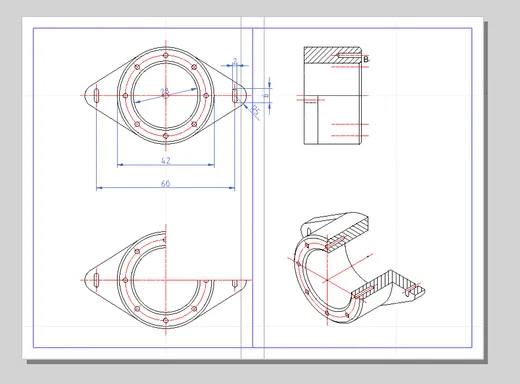

• Pokud jste zvolili tisk na více stránek, stránky jsou zobrazeny vedle sebe / pod sebou:

Krok 3: Tisk / Export do PDF

Tisk na papír

Chcete-li výkres vytisknout, zvolte Soubor > Tisk.

Export do PDF

Chcete-li exportovat výkres se zvoleným rozvržením do PDF, zvolte Soubor > Export do PDF.

Řešení potíží

Tenké nebo neviditelné čáry

Pokud je váš výtisk velmi světlý nebo jemný (tenké čáry), možná budete chtít upravit tloušťky svých entit. Tloušťky čar se obvykle ovládají prostřednictvím vlastností vrstvy. Vyberte vrstvu, která se tiskne příliš jemně, poté zvolte Vrstva > Upravit vrstvu a změňte tloušťku na něco silnějšího. Vyhněte se tloušťce čáry „Výchozí”, protože ta se tiskne v nakonfigurované výchozí tloušťce čáry (Úpravy > Předvolby aplikace > Grafické zobrazení > Vzhled > Typy čar a tloušťky čar > Výchozí tloušťka čáry) a nemusí být viditelná.

Pokud výše uvedené problém neřeší, ujistěte se prosím, že pro váš výkres není povolen režim vlasové čáry:

• Načtěte svůj soubor
• Zvolte nabídku Soubor > Náhled tisku
• Ujistěte se, že tlačítko pro přepnutí režimu vlasové čáry není zaškrtnuto. V tomto příkladu je zaškrtnuto a je třeba jej odškrtnout (klikněte na tlačítko pro jeho odškrtnutí):

Nepřesné měřítko

Tiskárny nejsou 100% přesné a papír se roztahuje / smršťuje v závislosti na teplotě a vlhkosti. Svou tiskárnu můžete kalibrovat v Úpravy > Předvolby aplikace > Nastavení tiskárny > Kalibrace. Pokud je například váš tisk o 2 % příliš malý ve směru Y, nastavte Faktor Y na 1,02.
