Práce se stavy vrstev

Stav vrstev ukládá stav (atributy) všech vrstev ve výkresu v daném okamžiku.

Úvod

Stavy vrstev jsou pokročilý koncept, který může být užitečný, pokud pracujete s výkresy s mnoha vrstvami nebo pokud vyžadujete různá nastavení vrstev pro různá použití vašeho výkresu. Výkres může například používat jeden stav vrstev pro tisk a jiný pro exporty bitmap nebo exporty SVG. Stav vrstev ukládá všechny vrstvy s jejich atributy (barva, typ čáry, tloušťka čáry atd.) v okamžiku vytvoření nebo aktualizace stavu vrstev. Když je stav vrstev obnoven, všechny atributy vrstev se obnoví na atributy uložené ve stavu vrstev.

Příklad

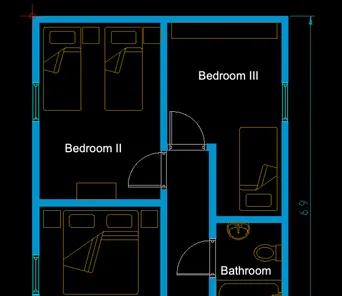

Uvažujte tento příklad výkresu půdorysu:

Tento výkres byl vytvořen s ohledem na tmavé pozadí typického zobrazení modelového prostoru CAD. Stěny jsou plně vyplněné, aby byly dobře viditelné, a okna jsou zobrazena v jasně azurové barvě.

Při tisku můžeme chtít nahradit plnou výplň stěn tmavším šrafovacím vzorem a rovněž ztmavit vrstvu oken. Dále můžeme chtít rychle přepnout na verzi bez vnitřních prvků a s tmavšími barvami, například pro export bitmapy pro web se světlým pozadím.

Náš výkres vytvoříme s následující strukturou vrstev:

• Walls (obsahuje plné výplně stěn)
• Walls Hatch (obsahuje šrafování pro stěny)
• Windows (obsahuje všechna okna)
• Interior (obsahuje nábytek a další vnitřní prvky)

Než začneme přemýšlet o alternativních stavech vrstev, měl by být vždy uložen aktuální (“normální”) stav vrstev, aby bylo možné se do tohoto stavu kdykoli snadno vrátit.

Vytvoření stavu vrstev

1. Zvolte Vrstva > Stavy vrstev > Přidat…
2. Zobrazí se dialog pro zadání názvu stavu vrstev. Nezapomeňte své stavy vrstev pojmenovávat smysluplně, abyste nemuseli procházet všechny stavy vrstev, než najdete ten, který potřebujete. V tomto příkladu tento stav vrstev pojmenujeme “Normal”.

Nyní můžeme upravit vrstvy našeho výkresu, abychom vytvořili požadovaný vzhled pro tisk. V tomto příkladu vypneme vrstvu “Walls” a místo ní zapneme vrstvu “Walls Hatch”. Rovněž upravíme barvy a typy čar našich vrstev podle potřeby. Jakmile jsme s vzhledem spokojeni, uložíme tento stav vrstev pod názvem “Printing”.

Další stavy vrstev lze vytvořit stejným způsobem, například stav vrstev pro export bitmapy pro webovou stránku, možná bez interiérů atd.

Aktivace stavu vrstev

Nyní můžete přepínat mezi stavy vrstev pomocí Vrstva > Stavy vrstev > [Název stavu vrstev] > Aktivovat. V našem příkladu můžeme přepínat mezi stavy vrstev “Normal”, “Printing” a “Webpage”:

Stav vrstev “Normal” (jasné barvy, plné výplně):

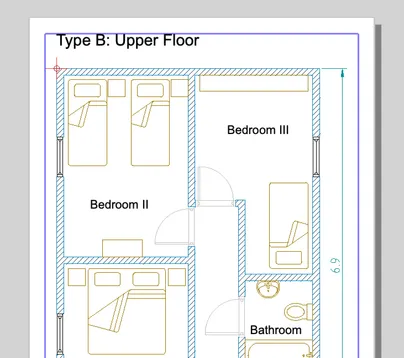

Stav vrstev “Printing” (šrafování místo plné výplně, tmavší barvy):

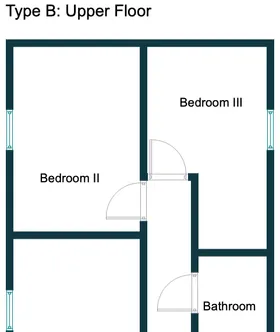

Stav vrstev “Webpage” (tmavší barvy, vypnutá vrstva interiéru):

Aktualizace stavu vrstev

Když je výkres aktualizován, mohou být přidány nové vrstvy nebo mohou být vrstvy odstraněny či změněny. Aby byly stavy vrstev aktuální, můžete existující stav vrstev aktualizovat pomocí nabídky Vrstva > Stavy vrstev > [Název stavu vrstev] > Aktualizovat.

Typický pracovní postup by byl aktivovat stav vrstev, upravit vrstvy podle potřeby a poté aktualizovat uložený stav vrstev.

Přejmenování stavu vrstev

Chcete-li přejmenovat stav vrstev, zvolte Vrstva > Stavy vrstev > [Název stavu vrstev] > Přejmenovat.

Odstranění stavu vrstev

Chcete-li odstranit stav vrstev, zvolte Vrstva > Stavy vrstev > [Název stavu vrstev] > Odstranit.
