Μετατόπιση (με απόσταση)

Γραμμή εργαλείων / Εικονίδιο:

Μενού:

Τροποποίηση > Μετατόπιση (με απόσταση)

Συντόμευση:

O, F

Εντολές:

offset | of

Περιγραφή

Με αυτό το εργαλείο μπορείτε να δημιουργήσετε παράλληλες προς υπάρχουσες γραμμές (ή ομόκεντρα τόξα και κύκλους).

Χρήση

1. Εισαγάγετε την απόσταση της ομόκεντρης ή παράλληλης οντότητας από την αρχική οντότητα στη γραμμή εργαλείων επιλογών που εμφανίζεται στο επάνω μέρος.
2. Εισαγάγετε τον αριθμό των παράλληλων ή ομόκεντρων οντοτήτων που θα δημιουργηθούν στη γραμμή εργαλείων επιλογών.
3. Κάντε κλικ στην οντότητα βάσης. Οι παράλληλες ή ομόκεντρες οντότητες δημιουργούνται στην πλευρά στην οποία βρίσκεται ο δρομέας του ποντικιού κατά την επιλογή της οντότητας.

QCAD Professional

Πρόσθετες επιλογές για τον χειρισμό των πολυγραμμών εμφανίζονται στη γραμμή εργαλείων επιλογών:

Λειτουργία

• Λειτουργία πολυγραμμής: Σε αυτή τη λειτουργία, το εργαλείο μετατόπισης μετατοπίζει ολόκληρες πολυγραμμές και άλλα περιγράμματα ταυτόχρονα.

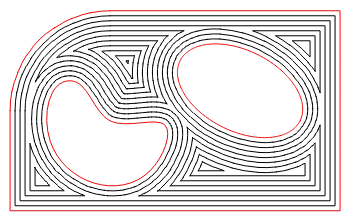

  Αν είναι επιλεγμένες πολλές πολυγραμμές ή περιγράμματα, μετατοπίζονται όλα μαζί όπως φαίνεται εδώ:



• Λειτουργία τμήματος: Σε αυτή τη λειτουργία, μπορούν να μετατοπιστούν μεμονωμένα τμήματα πολυγραμμών.

Τύποι σύνδεσης

• Στρογγυλεμένη: Οι ακμές στρογγυλεύονται με ακτίνα ίση με την απόσταση μετατόπισης.
• Φάλτσο: Οι ακμές κόβονται.
