Nesting

Εισαγωγή

Το nesting είναι η διαδικασία διάταξης εξαρτημάτων σε ένα φύλλο με τέτοιο τρόπο ώστε να καταλαμβάνουν ελάχιστο χώρο. Ο κύριος στόχος του nesting είναι συνήθως η ελαχιστοποίηση των απορριμμάτων κατά την κοπή υλικού σε φύλλα.

Το QCAD/CAM διαθέτει ένα ενσωματωμένο εργαλείο nesting που σας επιτρέπει να διατάσσετε πλήρως αυτόματα εξαρτήματα σε ένα ή περισσότερα φύλλα.

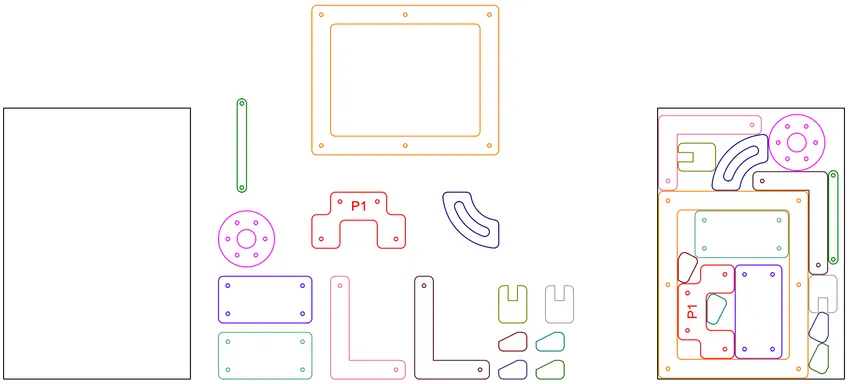

Στο παρακάτω παράδειγμα, το φύλλο εμφανίζεται με μαύρο χρώμα στα αριστερά και τα εξαρτήματα με διάφορα χρώματα. Μια πιθανή λύση όπως προτείνεται από το QCAD/CAM εμφανίζεται στα δεξιά.

Χαρακτηριστικά

• Τοποθέτηση μικρότερων εξαρτημάτων μέσα σε οπές μεγαλύτερων εξαρτημάτων (τοποθέτηση εξαρτήματος εντός εξαρτήματος)
• Nesting βάσει του πραγματικού σχήματος ενός εξαρτήματος (nesting πραγματικού σχήματος)
• Αυτόματη περιστροφή εξαρτήματος σε διαμορφώσιμες γωνίες
• Αυτόματη ευθυγράμμιση εξαρτημάτων στους άξονες X/Y
• Nesting πολυγραμμών, ελεύθερων οντοτήτων, splines, ελλείψεων και κειμένων
• Επισήμανση εξαρτημάτων για nesting πολλαπλές φορές
• Πολυνηματικότητα

Προετοιμασία εξαρτημάτων

Ένα «εξάρτημα» είναι ένα κλειστό σχήμα, προαιρετικά με οπές. Μεγαλύτερες οπές σε ένα εξάρτημα μπορούν να χρησιμοποιηθούν για την τοποθέτηση άλλων, μικρότερων εξαρτημάτων όπως φαίνεται παραπάνω για την οπή στο μεγάλο ορθογώνιο πορτοκαλί εξάρτημα.

Ένα εξάρτημα δεν χρειάζεται απαραίτητα να περιβάλλεται από μια πολυγραμμή αλλά μπορεί επίσης να αποτελείται από ελεύθερες, συνδεδεμένες οντότητες (γραμμές, τόξα, τόξα ελλείψεων, splines, κύκλους). Μια οντότητα κειμένου μπορεί επίσης να χρησιμοποιηθεί ως εξάρτημα. Εάν ένα εξάρτημα περιέχει μια οντότητα κειμένου, αυτή η οντότητα κειμένου παραμένει με το εξάρτημα και δεν θεωρείται οπή. Αυτό ισχύει για το κόκκινο εξάρτημα παραπάνω. Τα κείμενα μπορούν να χρησιμοποιηθούν για την επισήμανση ή την παρακολούθηση εξαρτημάτων.

Για να κάνετε nesting το ίδιο εξάρτημα πολλαπλές φορές, επιλέξτε το εξάρτημα και επιλέξτε CAM > Ορισμός ποσότητας nesting. Ένας διάλογος σας επιτρέπει να εισαγάγετε την επιθυμητή ποσότητα για αυτό το εξάρτημα.

Προετοιμασία φύλλων

Ένα «φύλλο» αναμένεται επίσης να είναι ένα κλειστό σχήμα, προαιρετικά με νησίδες (οπές). Τα φύλλα μπορούν να αποτελούνται από πολυγραμμές, γραμμές, τόξα, τόξα ελλείψεων ή splines. Εάν ένα φύλλο περιέχει μια νησίδα, αυτή η νησίδα δεν θα χρησιμοποιηθεί για την τοποθέτηση εξαρτημάτων κατά το nesting.

Nesting

Επιλέξτε τα εξαρτήματα προς nesting χρησιμοποιώντας τα εργαλεία επιλογής του QCAD/CAM. Ξεκινήστε το εργαλείο nesting και επιλέξτε τα φύλλα στα οποία θα γίνει nesting κάνοντας κλικ σε οποιαδήποτε οντότητα κάθε κλειστού φύλλου προς χρήση.

Για λεπτομερείς οδηγίες και μια εξήγηση των διαφόρων παραμέτρων nesting, ανατρέξτε στο εγχειρίδιο αναφοράς.

Ορίστε τις περιστροφές σε «1» για να εισαγάγετε όλα τα εξαρτήματα χωρίς να τα περιστρέψετε. Μια τιμή 4 αποδίδει συνήθως καλά αποτελέσματα για εξαρτήματα με πολλές ορθές γωνίες και παράλληλες ακμές.

Κάντε δεξί κλικ όταν τελειώσετε με την επιλογή φύλλων.

Το QCAD/CAM αρχίζει να παράγει πιθανές λύσεις για τη διάταξη όσο το δυνατόν περισσότερων εξαρτημάτων στα επιλεγμένα φύλλα.

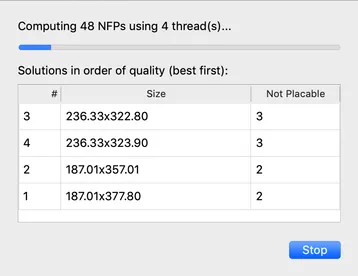

Μόλις οι λύσεις γίνουν διαθέσιμες, εμφανίζονται στον πίνακα του διαλόγου nesting:

Ο αλγόριθμος nesting αναζητά συνεχώς νέες, καλύτερες λύσεις και τις εμφανίζει σε φθίνουσα σειρά (οι καλύτερες λύσεις εμφανίζονται στην κορυφή, οι χειρότερες στο κάτω μέρος). Εάν μια λύση είναι μόνο μερική λύση (που σημαίνει ότι ορισμένα εξαρτήματα δεν μπόρεσαν να τοποθετηθούν στα επιλεγμένα φύλλα), ο αριθμός των εξαρτημάτων που δεν τοποθετήθηκαν εμφανίζεται στην τελευταία στήλη.

Προεπισκόπηση λύσεων

Οι προτεινόμενες λύσεις μπορούν να προεπισκοπηθούν ενώ το QCAD/CAM αναζητά άλλες λύσεις κάνοντας κλικ σε μία από τις γραμμές στον πίνακα.

Διακοπή της διαδικασίας nesting

Εάν έχει βρεθεί μια καλή λύση, κάντε κλικ στο κουμπί Διακοπή για να σταματήσετε την αναζήτηση καλύτερων λύσεων.

Επιλογή και εφαρμογή μιας λύσης

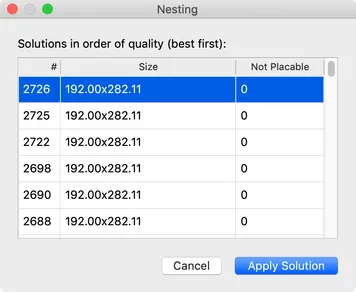

Ο διάλογος nesting εμφανίζεται τώρα ξανά με όλες τις λύσεις που βρέθηκαν μέχρι να σταματήσει η διαδικασία nesting. Οι προτεινόμενες λύσεις μπορούν τώρα να προεπισκοπηθούν ξανά μέχρι να εντοπιστεί η προτιμώμενη λύση. Για να εφαρμόσετε την επιλεγμένη λύση, κάντε κλικ στο Εφαρμογή λύσης.

Παραδείγματα

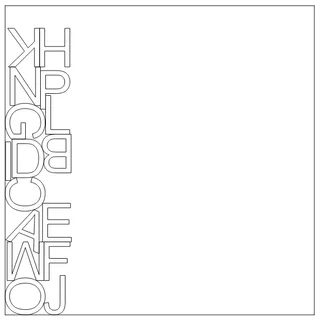

Ευθυγράμμιση Αριστερά - Κάτω:

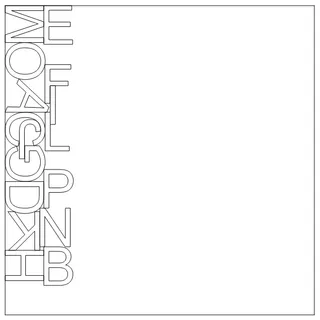

Ευθυγράμμιση: Αριστερά - Πάνω:

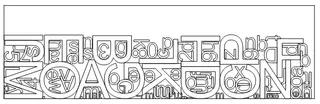

Ευθυγράμμιση: Κάτω, nesting μέσα σε οπές άλλων εξαρτημάτων:

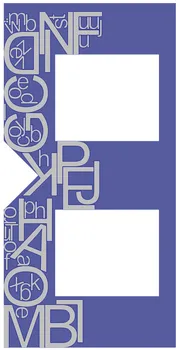

Κοίλο φύλλο με νησίδες:

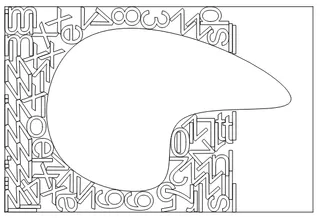

Νησίδα σε σχήμα spline:

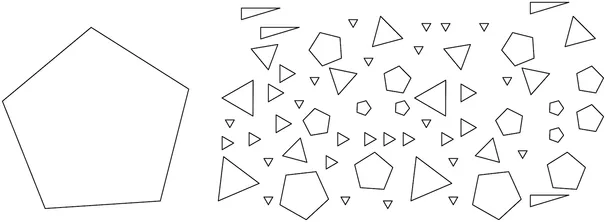

Πολύγωνα σε διάφορες γωνίες:
