Munka az alkatrészkönyvtárral

CAD-alkatrészek keresése

A DXF- vagy DWG- (és bizonyos mértékig SVG-) fájlok bármely gyűjteménye használható a QCAD-del alkatrészkönyvtárként.

Különféle QCAD alkatrészkönyvtár-elemek érhetők el webhelyünkön a következő címen:

https://www.qcad.org/qcad-add-ons

Számtalan online forrás létezik azonban, amelyek ingyenes és fizetős DXF/DWG-fájlgyűjteményeket kínálnak bármely CAD-rendszerben való használatra. Az adott igényeitől függően használhat keresőmotort a meglévő, CAD-szimbólumokat vagy blokkokat tartalmazó DXF/DWG-fájlok kereséséhez.

Íme csak néhány ilyen webhely, amelyek DXF/DWG-fájlgyűjteményekkel rendelkeznek:

• Építészet
  • https://freecads.com
  • https://www.cadwiesel.de
  • https://www.arcat.com/details/cad_details.shtml
  • https://www.cad-blocks.net
• Építészet, Elektromos, Térképezés, Gépészet, Csővezetékek, P&ID, Közlekedés
  • https://www.cadforum.cz/catalog_en
• Elektronikus áramkörök
  • https://github.com/leandromattioli/dxfsymbols
• Építészet, Gépészet
  • https://www.tracepartsonline.net
• Vegyes / Művészet / Clipart
  • https://www.dxf-downloads.de
  • https://dxf-world.de
  • https://freedxf.com
  • https://www.cadblocksfree.com
  • https://thenounproject.com

Számtalan további forrás található egy internetböngésző segítségével. Keressen rá a “DXF”-re és egy Önt érdeklő kulcsszóra, például “DXF electrical symbols” vagy pontosabban “DXF electrical outlet” stb.

Fájlok hozzáadása a könyvtárböngészőhöz

Miután letöltötte a DXF/DWG-fájlokat, és kicsomagolta őket, ha ZIP-fájlként érkeztek, meg kell mondania a QCAD-nek, hol találja ezeket a fájlokat.

Tegyük fel, hogy különféle DXF-fájlokat töltött le a C:\Users\User\MyLibrary (vagy /Users/User/MyLibrary) mappába és annak almappáiba.

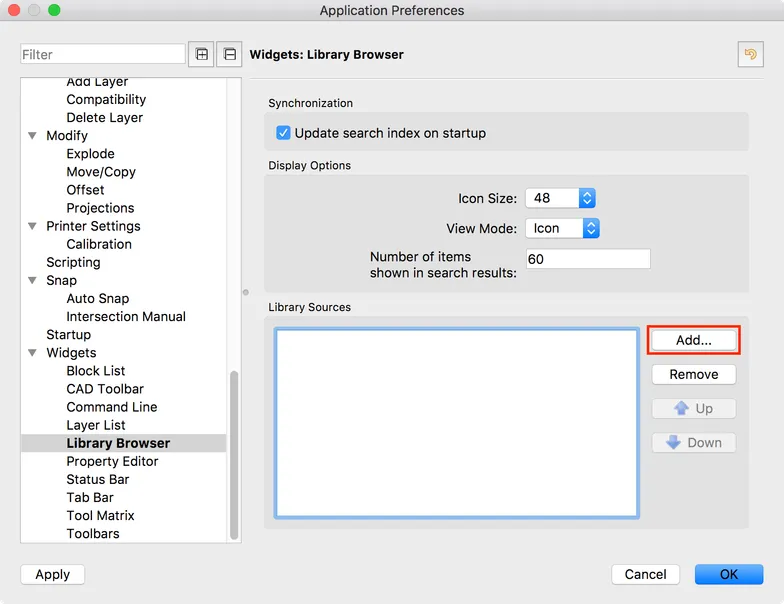

Ahhoz, hogy megmondja a QCAD-nek, hol keresse ezt a CAD-fájlkönyvtárat, adja hozzá ezt az útvonalat a Szerkesztés > Alkalmazás beállítások > Ablakpanelek > Könyvtárböngésző > Könyvtárforrások > Hozzáadás alatt:

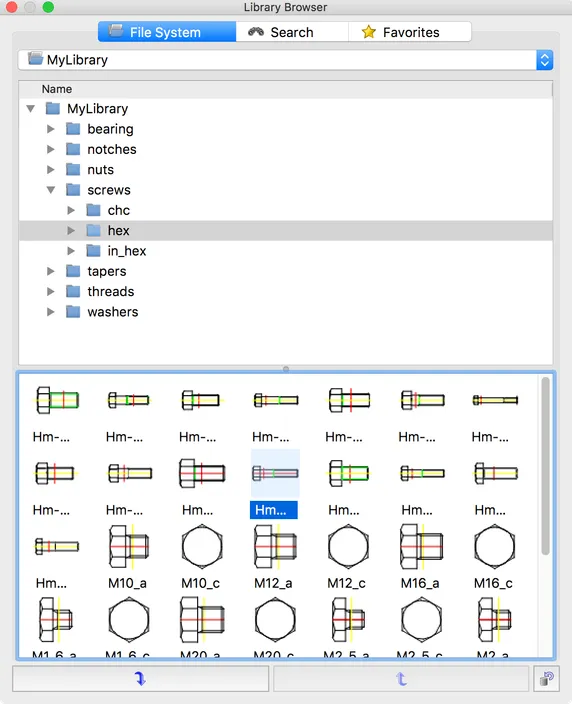

A QCAD újraindítása után a könyvtárböngésző megjelenít egy új könyvtárat (pl. “MyLibrary”) az összes almappájával és elemével.

Ha a könyvtárböngésző még nincs megjelenítve, megjelenítheti a Nézet > Könyvtárböngésző menü segítségével:

Ha nem látja az új mappát vagy elemeket, kattintson a jobb alsó sarokban lévő gombra az adatbázis újraszinkronizálásához a lemezen lévő fájlokból. A QCAD ≥ 3.28 verziótól kezdve ez a gomb már nem érhető el, és a szinkronizálás már nem szükséges.

Támogatott fájlformátumok

A QCAD könyvtárböngésző az összes olyan fájlt támogatja, amelyet a QCAD olvasáshoz támogat. A QCAD 3.28 verziótól kezdve ez magában foglalja a PDF-fájlokat és a bitkép fájlokat.

Munka fájlkezelővel / Finderrel

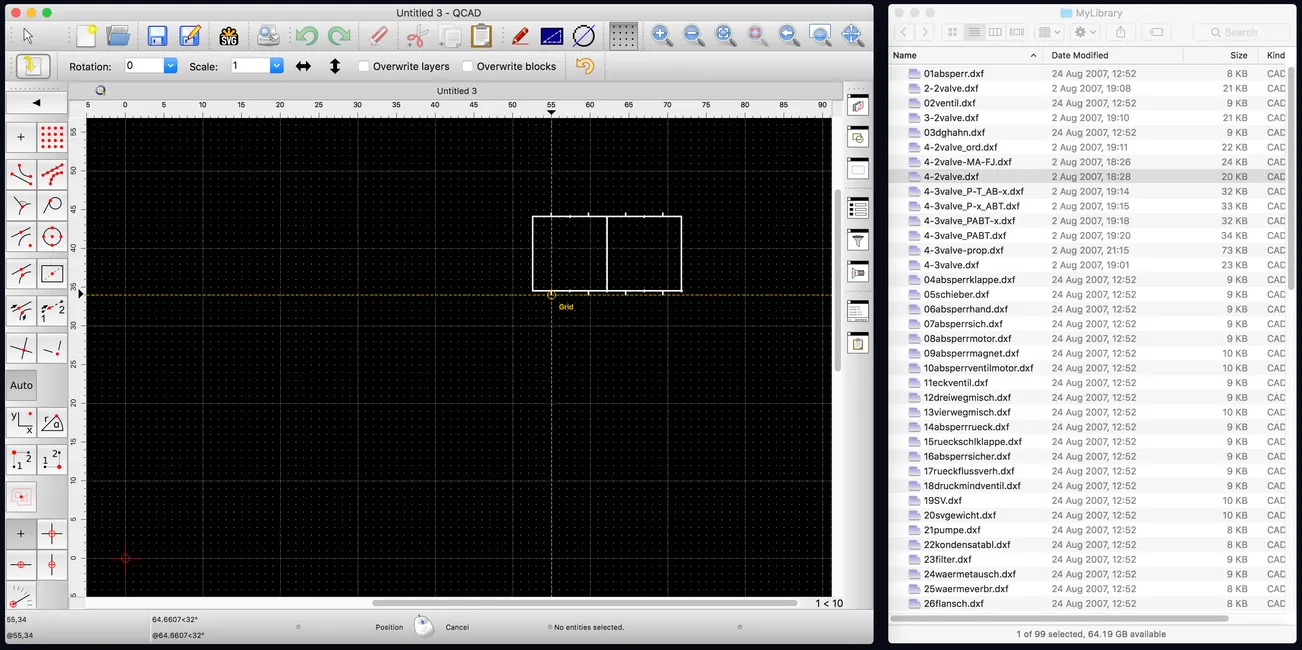

A QCAD könyvtárböngészővel való munka alternatívájaként kényelmesebbnek találhatja, ha a kedvenc fájlböngészőjével dolgozik. Ha a QCAD-et és bármely fájlböngészőt egymás mellett nyitva tartja, egyszerűen áthúzhatja a fájlokat a rajzterületére, hogy blokként beszúrja őket.

ZIP-archívumok kicsomagolása

Ha segítségre van szüksége a letöltött ZIP-fájlok kicsomagolásához, tekintse meg a ZIP-fájlok Windows, macOS vagy Linux alatti kicsomagolásáról szóló dokumentációt.
