Anpassade linjebredder
Introduktion
Section titled “Introduktion”QCAD stöder en fast uppsättning linjebredder. De tillgängliga linjebredderna kan verka något godtyckliga men är definierade i DXF/DWG-standarden. Att kunna lägga till andra, anpassade linjebredder i QCAD skulle bryta kompatibiliteten med all annan DXF/DWG-kompatibel CAD-programvara.
Det finns dock en möjlighet att komma runt denna begränsning: anpassade segmentbredder för polylinjer. För att använda den här funktionen, se till att ditt objekt är en polylinje. Nästan alla objekt kan enkelt konverteras till polylinjer, till exempel med Rita > Polylinje > Skapa från segment för linjer eller bågar eller med Ändra > Explodera för splines eller ellipser.
Global bredd för en polylinje

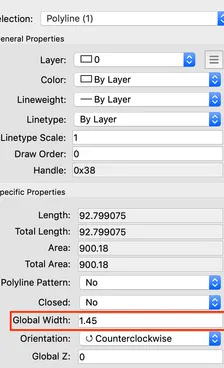

Section titled “Global bredd för en polylinje”Du kan markera en eller flera polylinjer och använda egenskapsredigeraren (Visa > Egenskapsredigerare) för att tilldela valfri anpassad linjebredd (global bredd):
Bredder per segment

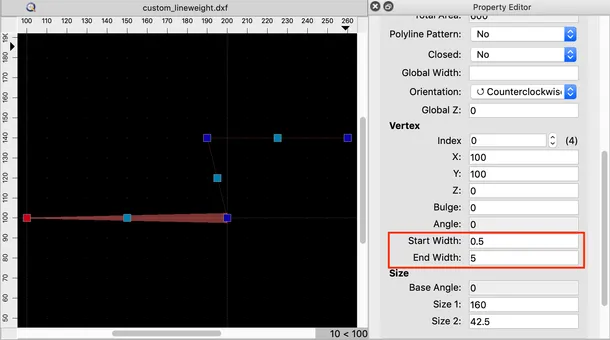

Section titled “Bredder per segment”Alternativt kan du tilldela anpassade linjebredder till början eller slutet av ett enskilt segment av polylinjen (egenskaperna startbredd och slutbredd). I det här exemplet sattes startbredden för det första segmentet till 0,5 och slutbredden till 5:
Exempel
Section titled “Exempel”
