Arbeta med lager

Lager i QCAD definierar hur dina objekt ser ut (färg, linjetyp och linjebredd).

Introduktion

Lager är ett grundläggande koncept i CAD. Varje linje, båge osv. du ritar ligger på ett lager. Lager är en del av din ritning och lagras tillsammans med din ritning, så varje ritning har sin egen uppsättning lager.

Alla objekt med samma typ av verklig funktion ligger vanligtvis på samma lager. Eftersom lagret definierar utseendet på alla objekt på det placeras vanligtvis bara objekt med exakt samma utseende på samma lager.

För en maskinritning kan du skapa ett lager “hidden” för dolda kanter (tunn, svart, streckad) eller “center” för centrumlinjer (tunn, röd, streck-prick).

För en arkitektritning kan du skapa ett lager för innerväggar, ett för ytterväggar, ett för elinstallationer osv.

Steg 1: Visa lagerlistan

När du arbetar med lager, se till att lagerlistan är synlig. Om så inte är fallet väljer du menyn Visa > Lista över lager.

Lagerlistan visar alla lager i den aktuella ritningen. Den visar också vilket lager som för närvarande är aktivt – det vill säga vilket lager du ritar på. Lager kan också läggas till, tas bort, slås på / av osv., allt från lagerlistan.

Steg 2: Skapa ett lager

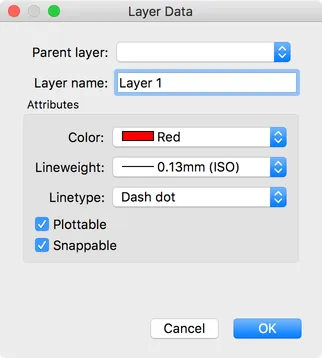

Använd verktyget Lager > Lägg till lager för att skapa ett nytt lager. Kalla lagret “Layer 1” och ge det en färg (röd), linjebredd (0.13mm) och linjetyp (streck-prick):

Lägg på samma sätt till ytterligare ett lager “Layer 2” med andra attribut (t.ex. “grön”, 0.2mm, Kontinuerlig).

Standardfärgen och -linjebredden för nya lager och för lager “0” i nya ritningar kan konfigureras under Redigera > Programinställningar > Lager > Lägg till lager.

Steg 3: Använda lager

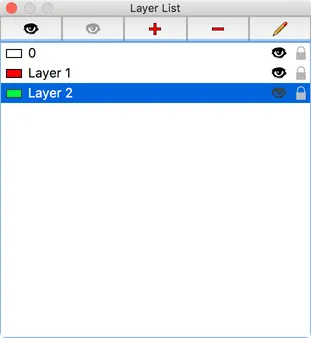

Lagerlistan visar dig alltid vilket lager som för närvarande är aktivt: det som är markerat i listan. För att aktivera ett annat lager klickar du helt enkelt på det i lagerlistan.

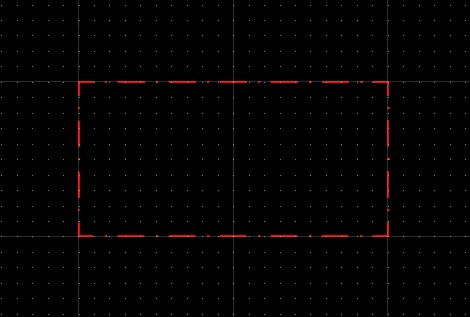

Klicka på lagret “Layer 1” och rita några linjer. Linjerna ritas i rött, med de attribut som tidigare valts för det lagret.

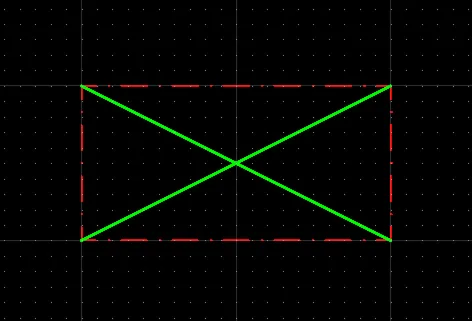

Klicka på lagret “Layer 2” och rita några fler linjer. Dessa linjer ritas i grönt:

Steg 4: Ändra lager

Dubbelklicka på “Layer 1” i lagerlistan. Lagerdialogen visas igen, den här gången för att låta dig redigera lagret. Du kan ändra lagernamnet eller dess attribut.

Ändra lagerfärgen till “Gul” och klicka på OK.

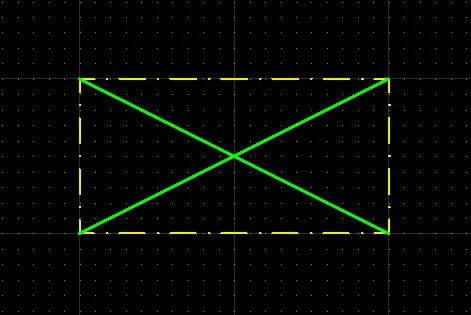

Som du kan se är linjerna som tidigare ritades medan “Layer 1” var aktivt nu gula:

Lager låter dig hantera attributen för alla relaterade objekt samtidigt.

Steg 5: Dölja lager

Klicka på ögonikonen bredvid “Layer 1”. Den blir grå, vilket betyder att detta lager nu är avstängt. Alla linjer som ligger på “Layer 1” är nu dolda. De är fortfarande en del av din ritning och kommer också att sparas. De visas bara inte längre. Detta kan vara användbart för att dölja viss information i en ritning (till exempel elinstallationer) medan du arbetar med andra delar av ritningen (till exempel innerväggar).

Felsökning

Linjetyper och linjebredd visas inte

Problem

Mina objekt visar inget mönster eller någon tjocklek.

Förklaring

Linjebredder och linjetyper (mönster) definieras vid relativt små storlekar (några få millimeter / en bråkdel av en tum). Om ritningsstorleken är mycket större kanske linjetyper och linjebredder inte är synliga i ritningsmodellen (dvs. blocket *Model_Space). Linjetyper och linjebredder är fortfarande synliga i förhandsgranskningen av utskrift där de justeras för att skrivas ut korrekt på papper.

Lösningar

Lösningen beror på dina arbetsvanor: skriver du ut din ritning direkt med hjälp av Fil > Förhandsgranska utskrift och Fil > Skriv ut, eller arbetar du med layoutblock (pappersrymder) och vyer (viewports).

Om du skriver ut din ritning utan layoutblock eller vyer kanske du vill slå på skärmbaserade linjetyper för att visualisera linjetyper medan du arbetar i modellrymden: Visa > Skärmbaserade linjetyper. Detta kan också göras till en permanent inställning under Redigera > Programinställningar > Grafisk vy > Utseende > Växla automatiskt till skärmbaserade linjetyper i modellvy.

Om du arbetar med layoutblock (pappersrymder) och vyer kan ritningens linjetypskala ökas under Redigera > Ritningsinställningar > Allmänt > Linjetyp > Global linjetypskala. När du arbetar i meter, ställ in den globala linjetypskalan på 1000.
