Travailler avec les états de calque
Un état de calque enregistre l’état (les attributs) de tous les calques d’un dessin à un moment donné.
Introduction
Section intitulée « Introduction »Les états de calque sont un concept avancé qui peut être utile si vous travaillez sur des dessins comportant de nombreux calques ou si vous avez besoin de réglages de calque différents pour différentes utilisations de votre dessin. Un dessin pourrait par exemple utiliser un état de calque pour l’impression et un autre pour les exports en bitmap ou les exports SVG. Un état de calque enregistre tous les calques avec leurs attributs (couleur, type de ligne, épaisseur de ligne, etc.) au moment où l’état de calque est créé ou mis à jour. Lorsqu’un état de calque est restauré, tous les attributs de calque sont rétablis aux attributs enregistrés dans l’état de calque.

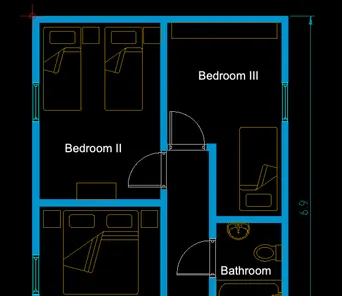

Considérez ce dessin d’exemple d’un plan d’étage :
Ce dessin a été créé en tenant compte de l’arrière-plan sombre d’une vue de l’espace du modèle CAO typique. Les murs sont à remplissage plein pour les rendre bien visibles et les fenêtres sont affichées dans un cyan vif.
Au moment de l’impression, nous pourrions vouloir remplacer le remplissage plein des murs par un motif de hachure plus sombre et rendre également le calque des fenêtres plus sombre. De plus, nous pourrions vouloir passer rapidement à une version sans les éléments intérieurs et avec des couleurs plus sombres, par exemple pour un export bitmap destiné à un site web sur fond clair.
Nous créons notre dessin avec la structure de calques suivante :
- Walls (contient les remplissages pleins des murs)
- Walls Hatch (contient une hachure pour les murs)
- Windows (contient toutes les fenêtres)
- Interior (contient les meubles et autres éléments intérieurs)
Avant de penser à des états de calque alternatifs, l’état de calque actuel (« normal ») devrait toujours être enregistré, afin de pouvoir revenir facilement à cet état à tout moment.
Créer un état de calque
Section intitulée « Créer un état de calque »- Choisissez Calque > État des calques > Ajouter…
- Une boîte de dialogue s’affiche pour saisir le nom de l’état de calque. Veillez à nommer vos états de calque de manière explicite afin de ne pas avoir à examiner tous les états de calque pour trouver celui dont vous avez besoin. Nous nommons cet état de calque « Normal » dans cet exemple.
Nous pouvons maintenant modifier les calques de notre dessin pour créer l’apparence souhaitée pour l’impression. Dans cet exemple, nous désactivons le calque « Walls » et activons à la place le calque « Walls Hatch ». Nous ajustons aussi les couleurs et les types de ligne de nos calques comme souhaité. Une fois satisfaits de l’apparence, nous enregistrons cet état de calque sous le nom « Printing ».
Des états de calque supplémentaires peuvent être créés de la même manière, par exemple un état de calque pour un export bitmap destiné à un site web, peut-être sans les intérieurs, etc.
Activer un état de calque
Section intitulée « Activer un état de calque »Vous pouvez maintenant basculer entre les états de calque à l’aide de Calque > État des calques > [Nom de l’état de calque] > Activer. Dans notre exemple, nous pouvons basculer entre les états de calque « Normal », « Printing » et « Webpage » :
État de calque « Normal » (couleurs vives, remplissages pleins) :

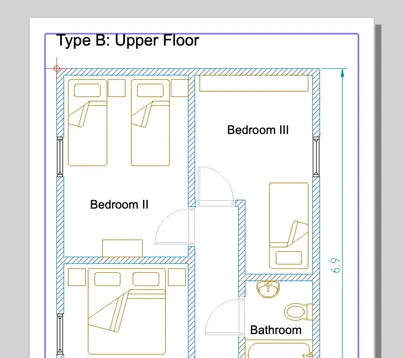

État de calque « Printing » (hachure au lieu du remplissage plein, couleurs plus sombres) :

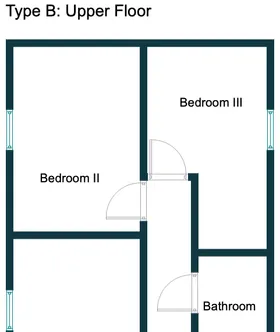

État de calque « Webpage » (couleurs plus sombres, calque intérieur désactivé) :
Mettre à jour un état de calque
Section intitulée « Mettre à jour un état de calque »Lorsqu’un dessin est mis à jour, de nouveaux calques peuvent être ajoutés ou des calques peuvent être supprimés ou modifiés. Pour garder les états de calque à jour, vous pouvez mettre à jour un état de calque existant à l’aide du menu Calque > État des calques > [Nom de l’état de calque] > Mise à jour.
Un flux de travail typique consisterait à activer un état de calque, à ajuster les calques comme souhaité, puis à mettre à jour l’état de calque enregistré.
Renommer un état de calque
Section intitulée « Renommer un état de calque »Pour renommer un état de calque, choisissez Calque > État des calques > [Nom de l’état de calque] > Renommer.
Supprimer un état de calque
Section intitulée « Supprimer un état de calque »Pour supprimer un état de calque, choisissez Calque > État des calques > [Nom de l’état de calque] > Supprimer.
