Travailler avec les blocs de présentation et les fenêtres de présentation

Introduction

Ce tutoriel présente un concept avancé de QCAD pour imprimer des dessins en créant une mise en page. Une mise en page est un agencement de parties du dessin, accompagné d’un cartouche et éventuellement d’autres éléments. Une mise en page montre comment le dessin sera imprimé.

Préparation

Lorsque vous travaillez avec des mises en page, assurez-vous que la liste des blocs est affichée. La liste des blocs affiche tous les blocs d’un dessin, y compris le bloc de l’espace du modèle et les blocs de présentation. Utilisez Affichage > Liste des blocs pour afficher la liste des blocs.

Espace du modèle et blocs de présentation

Lors du démarrage d’un nouveau dessin dans QCAD, l’espace du modèle (aussi « modèle » ou « modèle de dessin ») est affiché. Il s’agit d’un bloc spécial qui contient le dessin principal en taille réelle (1:1). En d’autres termes, c’est là que vous créez la géométrie de votre dessin.

Une présentation (aussi « bloc de présentation » ou « espace papier ») est un autre type spécial de bloc, généralement utilisé pour imprimer un dessin ou des parties d’un dessin. Une présentation affiche une ou plusieurs parties du dessin, souvent accompagnées d’un cartouche et d’un en-tête de dessin. Chaque partie du dessin peut être affichée à une échelle et un angle choisis.

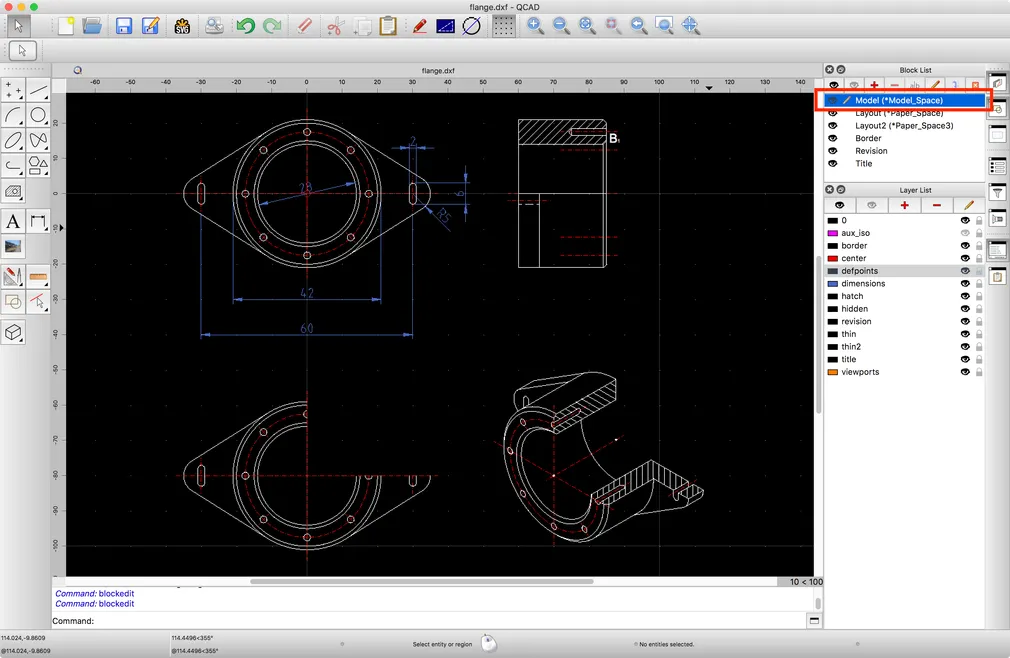

Considérez l’exemple « flange.dxf » qui est fourni avec chaque installation de QCAD. Lorsque vous ouvrez le dessin dans QCAD, vous pouvez voir l’espace du modèle où toute la géométrie est créée en taille réelle. La géométrie est généralement disposée de la manière qui s’est trouvée pratique pour la construire. Elle n’est habituellement pas disposée de la manière dont le dessin doit être imprimé.

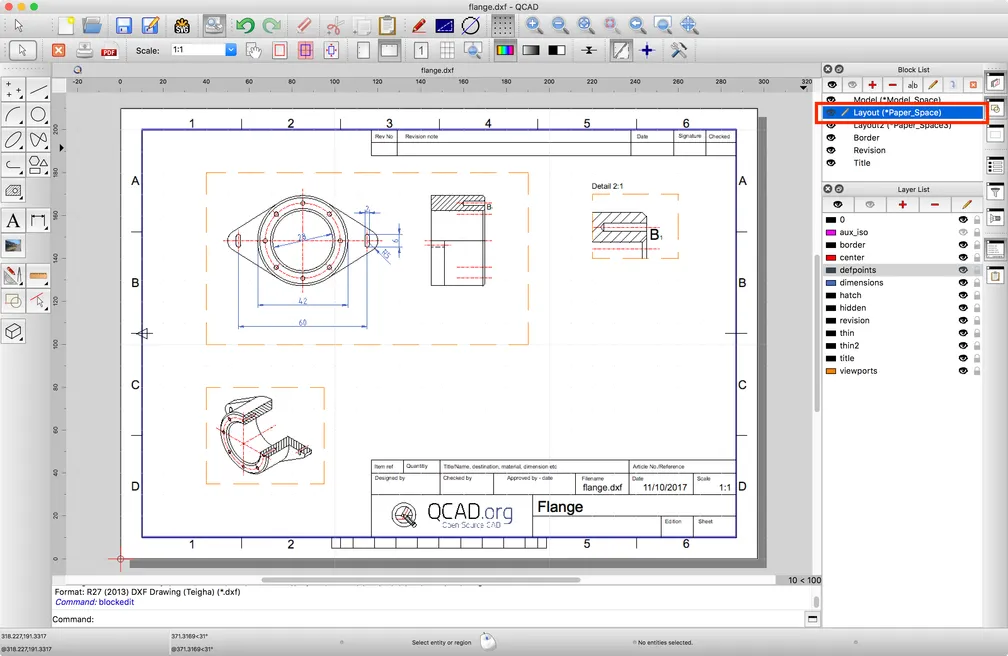

Si vous passez à la première présentation (répertoriée sous « Layout (*Paper_Space) » dans la liste des blocs), vous pouvez voir que le même dessin a été réagencé, qu’un cadre a été ajouté et qu’un détail du dessin est affiché à une échelle différente :

À ce stade, il est important de comprendre qu’il s’agit toujours du même dessin. Les objets affichés à l’intérieur des bordures orange en pointillés n’ont pas été copiés ni mis à l’échelle, et lorsque le modèle de dessin est modifié à un moment donné, la présentation reflète immédiatement ces changements. Un bloc de présentation peut aussi contenir tout type d’éléments de dessin propres, mais contient généralement un cartouche et un en-tête de dessin ou une légende. De plus, une présentation contient habituellement des fenêtres de présentation. Ce sont les rectangles orange en pointillés montrés ci-dessus.

Fenêtres de présentation

Les zones rectangulaires avec une bordure orange en pointillés dans la présentation ci-dessus sont appelées fenêtres de présentation. Une fenêtre de présentation peut être décrite comme une fenêtre vers le modèle de dessin. Elle montre une partie du modèle de dessin dans une présentation. Vous pouvez aussi voir une fenêtre de présentation comme un type particulier de référence de bloc qui référence toujours le bloc de l’espace du modèle et qui est rognée à une taille donnée.

Fenêtres de présentation et calques

Comme toute autre entité, chaque fenêtre de présentation est placée sur un calque. Le calque contrôle l’apparence du rectangle de la fenêtre de présentation (dans notre exemple orange et en pointillés). Le calque contrôle aussi la visibilité de la bordure de la fenêtre de présentation. Le calque contenant les fenêtres de présentation peut être désactivé pour masquer les bordures rectangulaires des fenêtres de présentation. Le calque contenant les fenêtres de présentation est aussi généralement rendu non imprimable, ce qui signifie que les bordures rectangulaires des fenêtres de présentation ne sont pas imprimées. Notez que le calque ne contrôle pas la visibilité du contenu de la fenêtre de présentation. Le contenu d’une fenêtre de présentation peut être masqué à l’aide de la propriété spéciale de fenêtre de présentation « On ».

Fenêtres de présentation et duplication

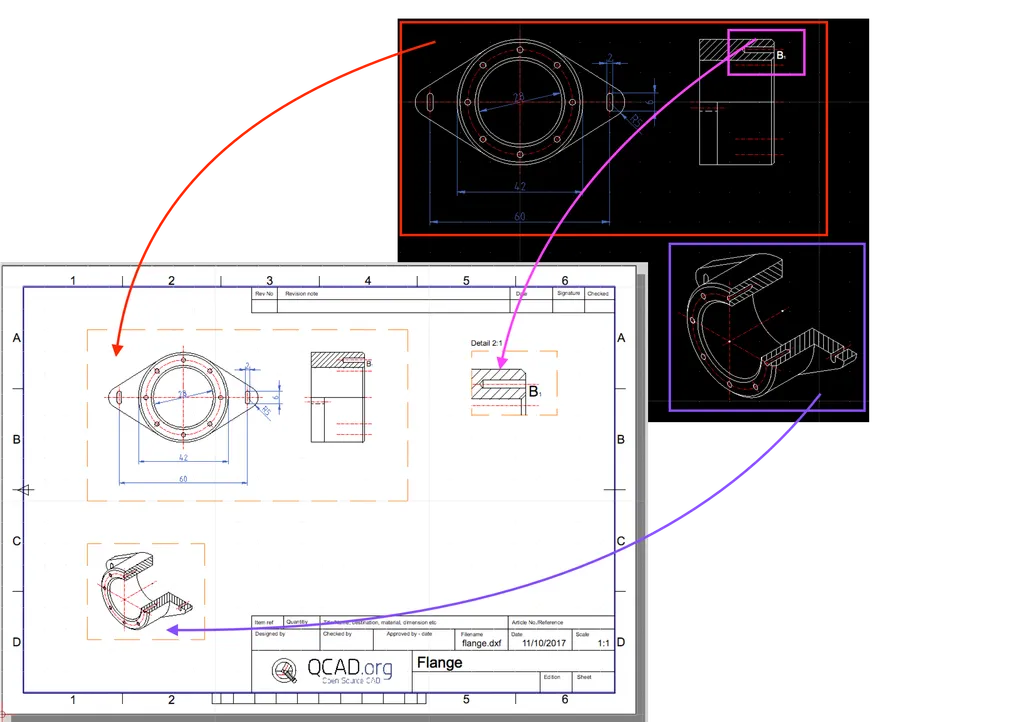

Le détail B 1 montré dans notre exemple est affiché deux fois dans la présentation : une fois dans la vue d’ensemble à gauche et une autre fois, à une plus grande échelle, à droite. Il n’y a cependant aucune duplication de données. Les mêmes données sont affichées deux fois, à travers deux fenêtres de présentation différentes à deux échelles différentes.

Créer des présentations

Chaque nouveau dessin possède automatiquement un bloc de présentation. De nouveaux blocs de présentation peuvent être ajoutés selon les besoins à l’aide de Bloc > Ajouter bloc de présentation.

Créer des fenêtres de présentation

Les fenêtres de présentation peuvent être créées à l’aide de Dessin > Fenêtre de présentation > Ajouter fenêtre de présentation.

Ajuster les fenêtres de présentation

Comme les autres entités, les fenêtres de présentation peuvent être sélectionnées en cliquant dessus. Une fenêtre de présentation sélectionnée affiche des points de référence aux coins qui peuvent être utilisés pour ajuster la taille de la fenêtre de présentation. Le point de référence au centre de la fenêtre de présentation peut être utilisé pour déplacer la fenêtre de présentation sur la présentation.

Il y a un autre point de référence au-dessus du centre. Ce point de référence peut être utilisé pour déplacer le contenu de la fenêtre de présentation à l’intérieur de celle-ci. Vous pouvez faire glisser et déposer ce point de référence pour effectuer un panoramique à l’intérieur de la fenêtre de présentation.
