Éditeur de propriétés

Ce tutoriel présente les bases de l’éditeur de propriétés de QCAD.

Bases de l’éditeur de propriétés

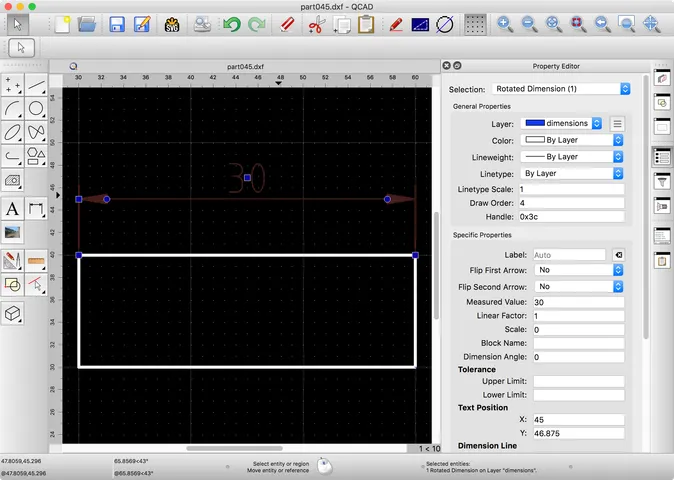

L’éditeur de propriétés est affiché sur le côté droit de la fenêtre de l’application QCAD après le premier lancement de QCAD. Si vous ne voyez pas d’éditeur de propriétés, vous pouvez l’afficher à l’aide du menu Affichage > Éditeur de propriétés. Comme la plupart des autres widgets dans QCAD, vous pouvez l’ancrer à l’emplacement de votre choix, généralement quelque part à droite comme illustré ici :

L’éditeur de propriétés affiche les différentes propriétés de l’entité ou des entités actuellement sélectionnées et vous permet de les modifier. Dans l’exemple ci-dessus, une entité de cotation est sélectionnée et l’éditeur de propriétés affiche toutes les propriétés de cette entité.

Dans ce cas, il existe par exemple une propriété appelée Étiquette qui affiche la valeur Auto. Cela signifie que l’étiquette de la cotation n’est pas définie explicitement et est donc calculée automatiquement. Nous pouvons utiliser la propriété pour saisir une étiquette fixe à utiliser à la place.

Étiquettes de cotation et symboles

Les étiquettes de cotation contiennent souvent des caractères spéciaux difficiles d’accès sur un clavier (⌀, °, ±, …).

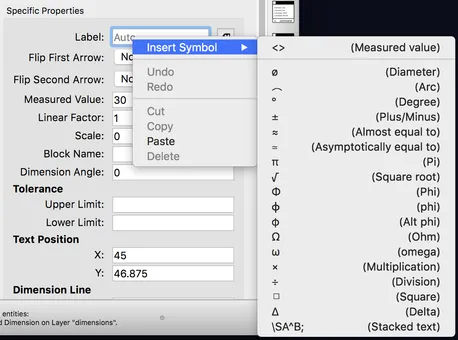

Un clic droit dans le champ de texte de l’étiquette de cotation dans l’éditeur de propriétés affiche un menu contextuel qui peut être utilisé pour insérer rapidement des symboles et des formatages couramment utilisés :

Bien entendu, vous pouvez aussi taper ces codes ou symboles directement dans le champ de texte. Le menu contextuel est simplement fourni par commodité. Le code le plus important est <> (inférieur à, supérieur à) pour utiliser la valeur mesurée automatiquement en combinaison avec un symbole ou du texte. Par exemple, R<> crée une étiquette de cotation R7,5 si le rayon coté est de 7,5 unités de dessin.

Modifier plusieurs entités à la fois

Vous pouvez aussi modifier plusieurs entités sélectionnées à la fois à l’aide de l’éditeur de propriétés. Pour ajouter un R devant toutes les étiquettes de cotation radiale, sélectionnez simplement toutes les cotations radiales et tapez R<> dans la valeur de la propriété étiquette.

Filtrer par type d’entité

Il peut parfois être difficile de sélectionner toutes les cotations radiales, en particulier dans les dessins volumineux et complexes.

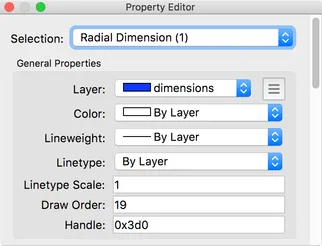

Pour vous y aider, l’éditeur de propriétés propose un filtre en haut où vous pouvez choisir de n’afficher que les propriétés d’un certain type d’entité. Pour ajouter un préfixe R à toutes les entités de cotation radiale à l’aide de cette fonction, nous pouvons simplement sélectionner l’ensemble du dessin (Sélection > Sélectionner tout), puis filtrer l’éditeur de propriétés par cotations radiales en choisissant Cotation radiale dans le champ Sélection en haut de l’éditeur de propriétés :

Ce filtre est aussi pratique lors de la réorganisation des dessins. Pour placer par exemple tous les textes sur un calque distinct appelé text, vous pourriez sélectionner tout le dessin, choisir le filtre Texte dans l’éditeur de propriétés, puis modifier la propriété calque. Vous pouvez même déplacer tous les textes sélectionnés vers un nouveau calque en cliquant sur le bouton à droite de la propriété calque et en choisissant Déplacer sélection sur nouveau calque.
