Editor de propiedades

Este tutorial presenta los conceptos básicos del editor de propiedades de QCAD.

Conceptos básicos del editor de propiedades

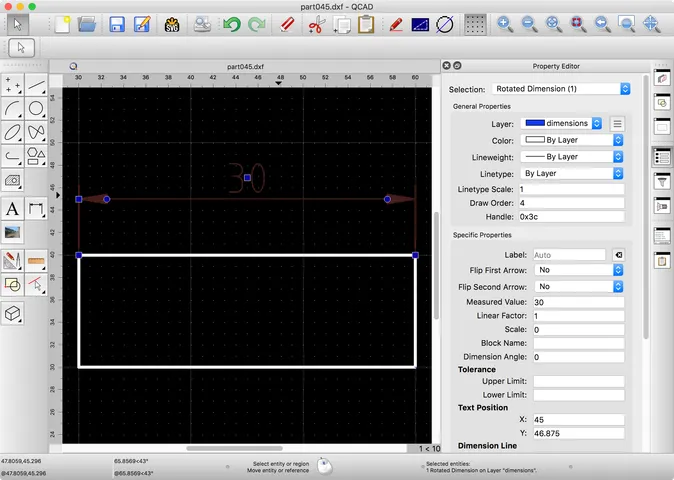

El editor de propiedades se muestra en el lado derecho de la ventana de la aplicación QCAD tras el primer inicio de QCAD. Si no ve un editor de propiedades, puede mostrarlo mediante el menú Ver > Editor de propiedades. Al igual que la mayoría de los demás widgets en QCAD, puede acoplarlo en cualquier ubicación deseada, normalmente en algún lugar a la derecha, como se muestra aquí:

El editor de propiedades muestra las distintas propiedades de la entidad o entidades que están seleccionadas actualmente y le permite cambiarlas. En el ejemplo anterior, hay una entidad de acotación seleccionada y el editor de propiedades muestra todas las propiedades de esta entidad.

En este caso, hay por ejemplo una propiedad llamada Etiqueta que muestra el valor Auto. Esto significa que la etiqueta de la cota no está establecida explícitamente y, por tanto, se calcula automáticamente. Podemos usar la propiedad para introducir una etiqueta fija que se use en su lugar.

Etiquetas de cota y símbolos

Las etiquetas de cota a menudo contienen caracteres especiales de difícil acceso en un teclado (⌀, °, ±, …).

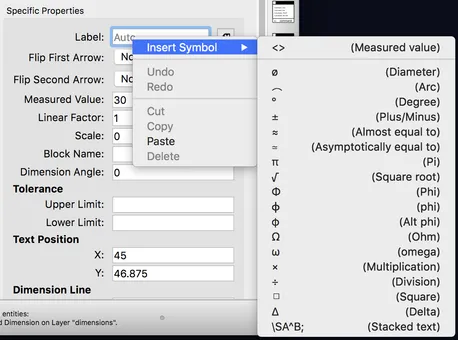

Un clic derecho en el campo de texto de la etiqueta de cota en el editor de propiedades muestra un menú contextual que se puede usar para insertar rápidamente símbolos y formatos de uso común:

Por supuesto, también puede escribir estos códigos o símbolos directamente en el campo de texto. El menú contextual solo se proporciona por comodidad. El código más importante es <> (menor que, mayor que) para usar el valor medido automáticamente en combinación con un símbolo o texto. Por ejemplo, R<> crea una etiqueta de cota R7,5 si el radio acotado es de 7,5 unidades de dibujo.

Cambiar varias entidades a la vez

También puede cambiar varias entidades seleccionadas a la vez usando el editor de propiedades. Para añadir una R delante de todas las etiquetas de cota radial, simplemente seleccione todas las cotas radiales y escriba R<> en el valor de la propiedad de etiqueta.

Filtrar por tipo de entidad

A veces, seleccionar todas las cotas radiales puede ser un reto, especialmente en dibujos grandes y complejos.

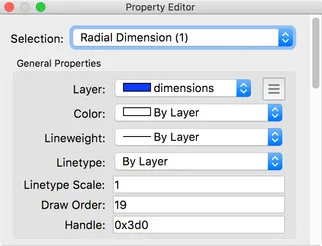

Para ayudar con eso, el editor de propiedades ofrece un filtro en la parte superior donde puede elegir mostrar solo las propiedades de un determinado tipo de entidad. Para añadir un prefijo R a todas las entidades de cota radial usando esta función, podemos simplemente seleccionar todo el dibujo (Seleccionar > Seleccionar todo) y luego filtrar el editor de propiedades por cotas radiales eligiendo Cota radial en el cuadro Selección de la parte superior del editor de propiedades:

Este filtro también resulta útil al reorganizar dibujos. Para poner por ejemplo todos los textos en una capa aparte llamada text, podría seleccionar todo el dibujo, elegir el filtro Texto en el editor de propiedades y luego cambiar la propiedad de capa. Incluso puede mover todos los textos seleccionados a una nueva capa haciendo clic en el botón situado a la derecha de la propiedad de capa y eligiendo Mueva selección en nueva capa.
