Warstwy, bloki i atrybuty

Wprowadzenie

W CAD atrybuty obiektu (kolor, rodzaj linii, grubość linii) są zwykle kontrolowane za pomocą warstw. Obiekty umieszczone na kolorowej warstwie dziedziczą kolor tej warstwy. Ta sama zasada dotyczy obiektów wewnątrz bloku.

Specjalna wartość atrybutu Wg bloku pozwala obiektowi przyjąć atrybuty warstwy, na której wstawiono zawierający go blok, zamiast atrybutów jego własnej warstwy.

Przykład

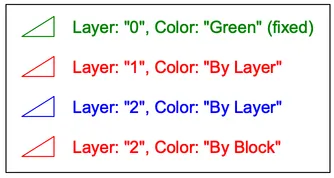

Poniższy przykład pokazuje pojedyncze odwołanie do bloku wstawione na warstwie “2”:

Blok zawiera cztery trójkąty z tekstem, każdy skonfigurowany inaczej:

• Górny trójkąt i tekst znajdują się na warstwie “0” z kolorem ustawionym na stałe na Zielony. Pozostają zielone niezależnie od tego, gdzie wstawiono blok.
• Drugi trójkąt i tekst znajdują się na warstwie “1” z kolorem ustawionym na Wg warstwy. Są wyświetlane na czerwono, w kolorze warstwy “1”.
• Trzeci trójkąt i tekst znajdują się na warstwie “2” (niebieska) z kolorem ustawionym na Wg warstwy. Dziedziczą niebieski kolor warstwy “2”.
• Dolny trójkąt i tekst znajdują się na warstwie “2” z kolorem ustawionym na Wg bloku. Zamiast koloru własnej warstwy dziedziczą kolor warstwy, na której wstawiono odwołanie do bloku.

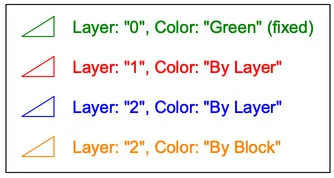

Gdy to samo odwołanie do bloku zostanie zamiast tego wstawione na pomarańczowej warstwie, zmieniają się tylko obiekty Wg bloku. Teraz są wyświetlane na pomarańczowo, zgodnie z warstwą wstawienia odwołania do bloku:

Uwagi

Wartości właściwości Wg warstwy i Wg bloku są dostępne nie tylko dla kolorów, ale także dla pozostałych atrybutów obiektu: grubości linii i rodzaju linii.
