ベースライン

ツールバー / アイコン:

アドオン:

QCAD Professional

メニュー:

i 寸法 > ベースライン

ショートカット:

D, B

コマンド:

dimbase | baselinedimension | db

説明

既存の寸法の基準線から始まる、回転（直線）、角度、または座標寸法を作成します。

使用方法

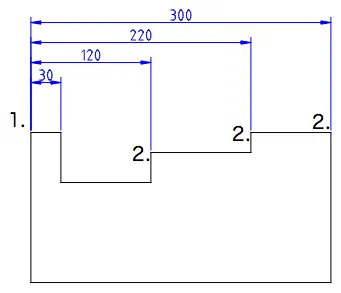

1. 既存の直線、角度、または座標寸法の基準線をクリックします。
2. マウスで2番目の寸法補助線の端点を設定するか、コマンドラインに座標を入力します。寸法線は、互いに一定の間隔で自動的に積み重ねられます。この間隔（寸法線の増分）は、編集 > 図面設定 > 寸法 > 寸法設定 > 寸法線の増分 で調整できます。また、オプションツールバーで デフォルトの間隔 のチェックを外し、間隔 の値を入力することで、個々の寸法に対してこの設定を上書きすることもできます。
